AutoCAD教程:“筷子放在杯子里”一题的画法

时间:2010-11-09 12:12:21 来源:未知

我们用ACAD作图,利用抛物线来定位也是一种简便的方法

下面我把画图的过程做一介绍(尺寸的不同无关紧要)。表达不清可参照图片。

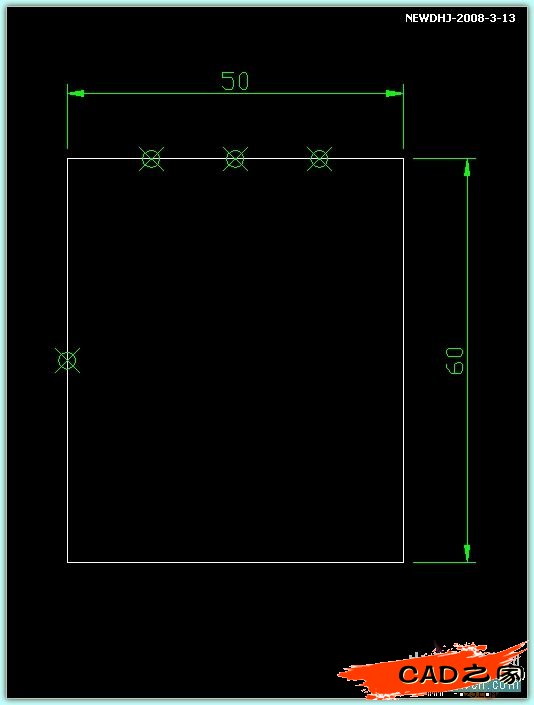

1、作基本图形和等分点

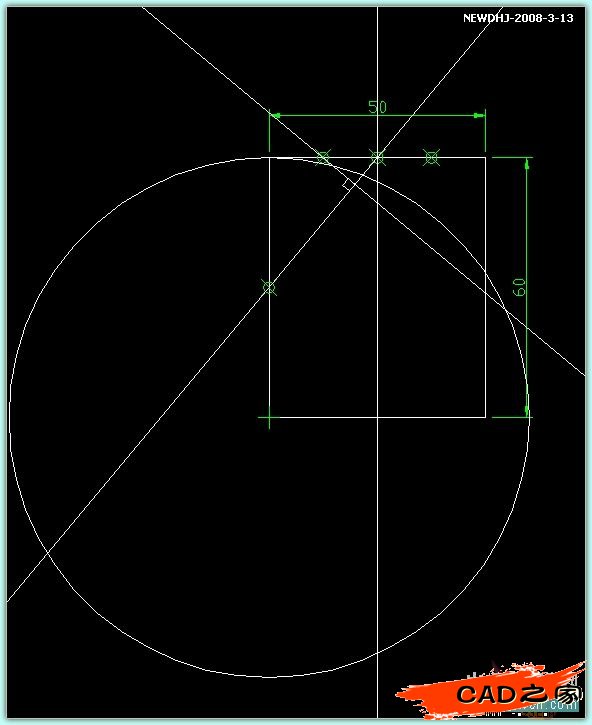

2、作三条构造线和一个圆

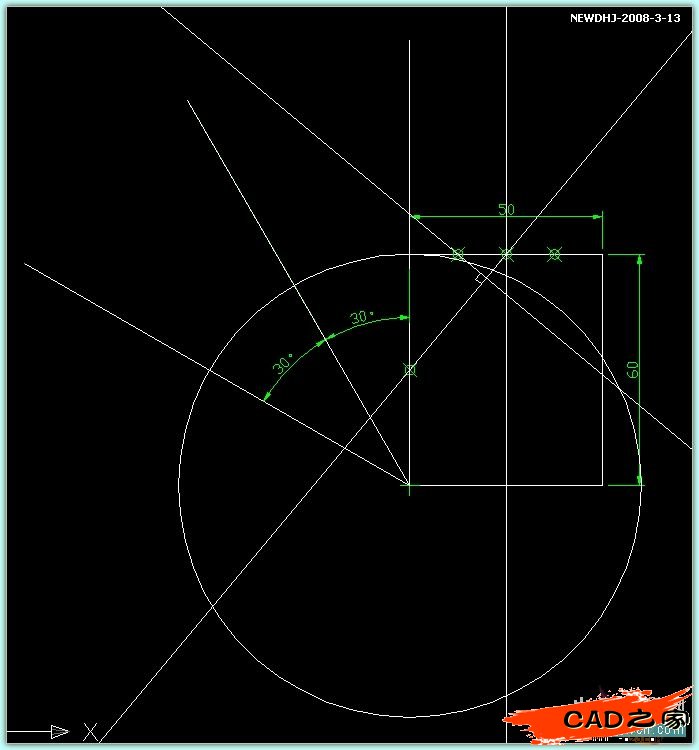

3、矩形边上画一长线(大约宽的2倍左右),复制、旋转30°、60°各一条。60°线与圆有个交点

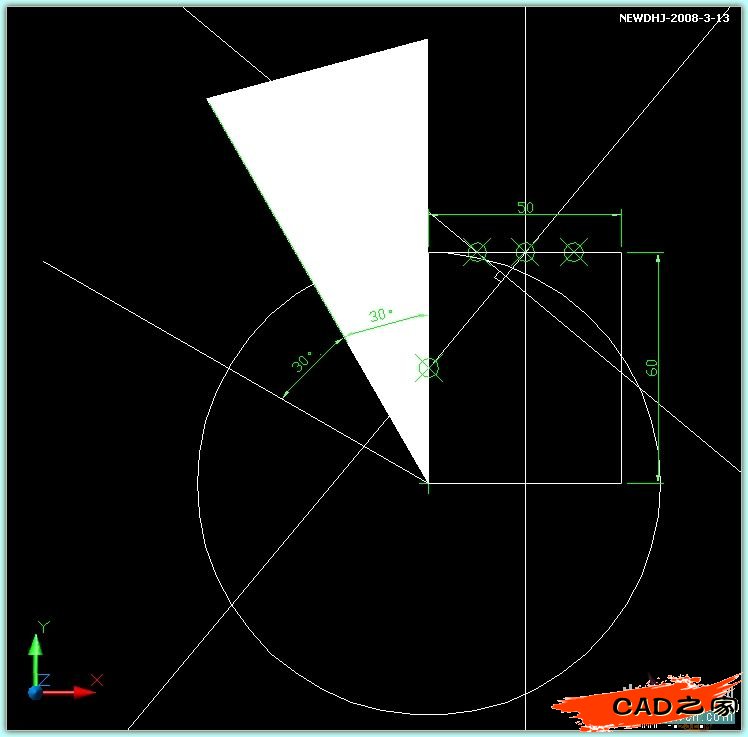

4、封闭右边三角形做成面域

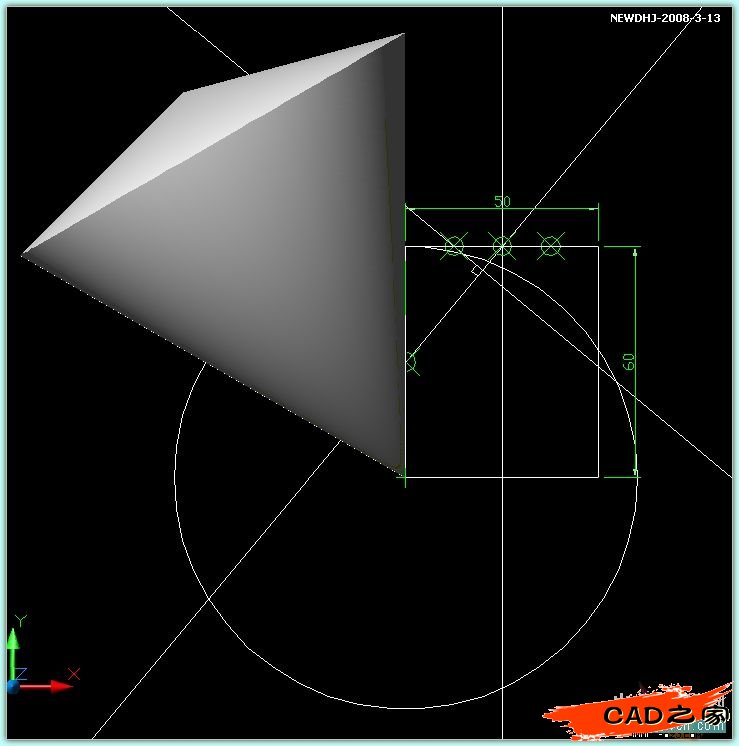

5、旋转面域成圆锥体

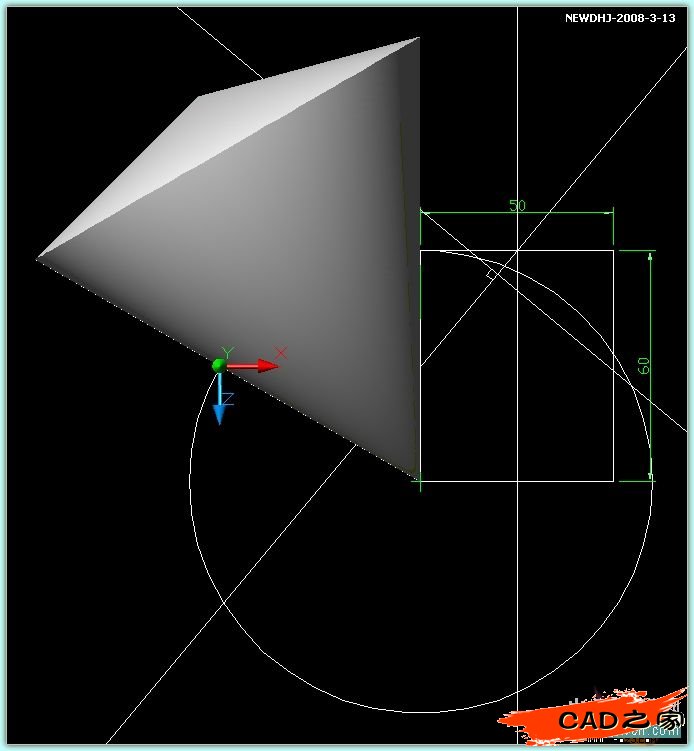

6、移动原点 UCS,X 轴旋转 UCS 90°(参照图)
