AutoCAD二维教程：细说机械零件轴测图的画法

5、 重复步骤3，复制一椭圆至轴线端点（见图7）

图7

6、 按外径尺寸Φ68放大椭圆（即放大6.8倍）（见图8）

图8

7、 画零件的厚度10（=12.5-2.5）.只需将两椭圆沿轴线放向移动10（见图9）即可（先选择，再点击移动按钮，再输入距离数据），作外圆的切线，如图，先画出椭圆的长轴，再向另一椭圆引切线。

图9

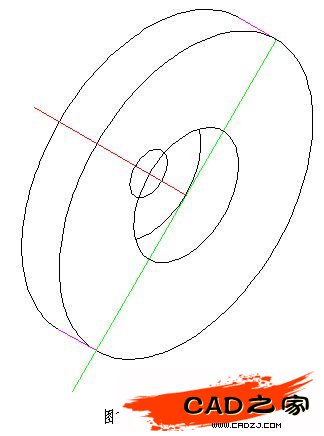

8、 剪掉多余的线条或不可视的线条（见图10）

图10

9、 重复步骤3，复制椭圆至图示位置（偏移10之后的圆心），作零件左端的台阶，注：有可能是不可见的线，其实根据经验可以判断出是不可见的。不可见之线是不用绘出的。（见图11）

图11

10、 按图尺寸Φ42放大，并偏移2.5.注：如果左端台阶不可见，则不必画出。图示红线椭圆即零件左端的台阶，不可见而被删除。（见图12）

图12

11、 继续画三小孔（见图13）（注：按实际尺寸推移，是很重要的！见图中辅助线）

图13

12、 画零件的缺边（按尺寸推移）（见图14）

图14

13、 剪掉多余的线条，并补画零件左端的Φ38可视轮廓线。至此完成（见图15）

图15
