AutoCAD 2008三维教程：环形弹簧及弧线弹簧的几种画法

十二、用分解命令把图形分解，结果见图十二，生成两螺旋线。

图12

十三、删除其中一个环形螺旋线，结果见图十三。

图13

十四、画一小圆，用扫略命令，扫掠对象选小圆，扫掠路径选环形螺旋线，见图十四。

图14

十五、改变颜色，做法2完成。

图15

弧线弹簧的做法

十六、画弧形与线段A，线段A的延长线经过邻近圆弧的圆心，见图十六。

图16

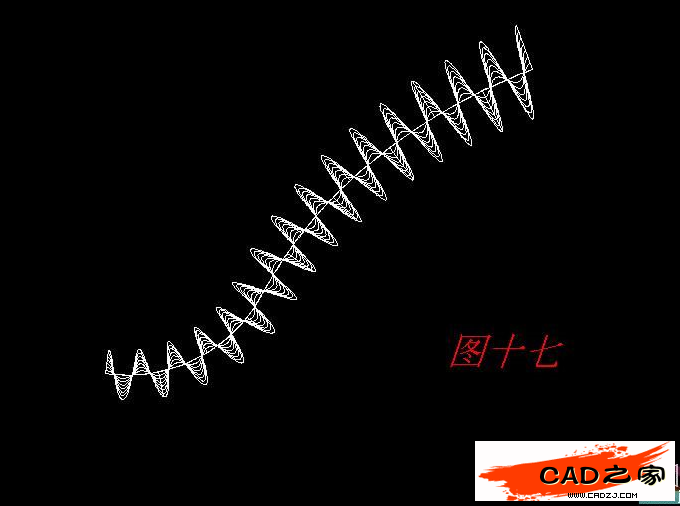

十七、用扫掠命令，扫掠对象选短线段，输入扭曲（T)的数值5400（5400度也就是15圈），再输入比例（S)的数值2，扫掠路径选弧形线，生成结果见图十七。

图17

十八、多次用分解命令把图形分解，结果见图十八。

图18

十九、在渐缩弧形螺旋线画一小圆并复制几个，见图十九。

图19

二十、用扫掠命令，结果见图二十。

图20

二一、视觉样式选真实（见图二一）。

图21

二二、改变颜色，再并集，弧线弹簧的做法完成，用环形弹簧做法2的方法也可以做本实例，有兴趣的朋友可以试做，再见。

图22
