巧用中望3D几何约束调整正四边形大小

巧用中望3DCAD/CAM软件的几何约束来调整正四边形大小。 正四边形有一个几何中心，在设计过程中，有时候可能需要在不改变其几何中心的情况下，调整其边长。那么，我们可以通过中望3D草绘模块所提供的几何约束和尺寸约束功能，非常方便的来实现一个效果——通过一个尺寸，改变正四边形大小，同时保持几何中心不变。具体操作步骤如下：

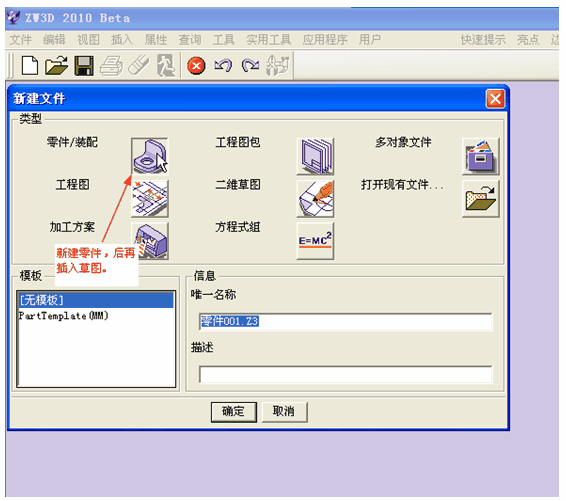

1、启动中望3D，我们可以直接新建“草图”，也可以在新建“零件”之后，再插入“草图”，在这里，我们选择后者，以便后续的实体创建。如图所示：

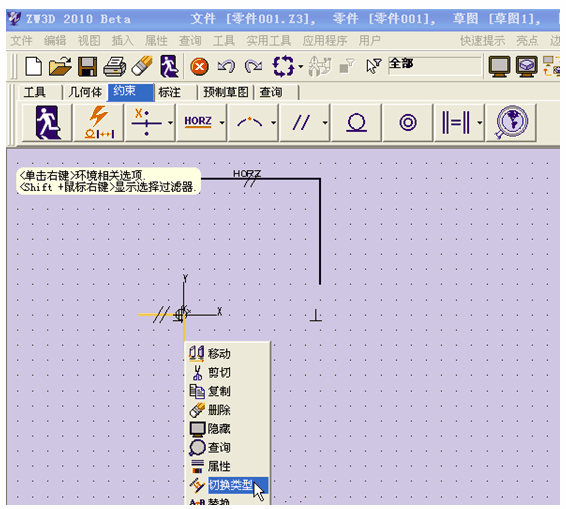

2、然后在“零件”编辑模式下，单击鼠标右键，选择插入草图，插入平面为XY平面，进入草图编辑模式，在第一象限画一水平直线，直线的一端与坐标原点建立“点垂直约束”，另一端任意指定，绘制图形；延坐标原点，画两条直线，将其转换类型，作为镜像线，最终效果如下图所示：


绘制技巧：点击工具栏上的快速绘图命令，把光标先放到坐标原点，然后慢慢往上（或下，左，右，视需要而定）移，会出现一条虚线，延虚线方向任意点一点，作为直线起点。确定起点后，往右平移鼠标，利用自动约束，画一水平直线。

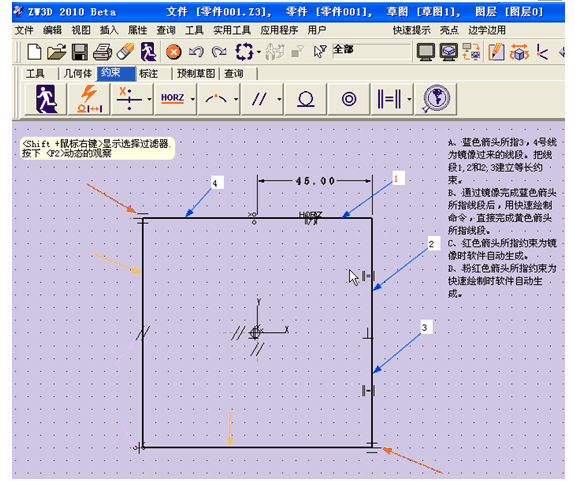

3、用“等长约束”将上一步所绘制的水平线段和垂直线段关联，再通过“镜像”命令将正四边形画出来（在执行镜像命令后，系统会自动添加“对称约束”，这一步很关键），然后添加“等长约束”，“尺寸约束”，最终效果如下：

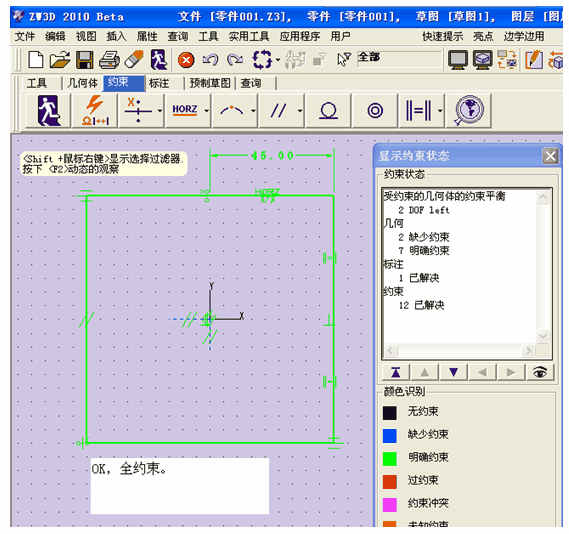

4、约束检查一下。


5、接下来，通过双击尺寸，修改数值，就可以很方便的调整正四边形的大小。知识点虽小，但实际应用很方便。
这仅仅只是中望3D几何约束和尺寸约束的简单组合应用，在实际设计过程中，我们还可以发现很多约束应用的技巧，有机会再与大家分享。
