CAD教程：圆的绘制方法和编辑技巧

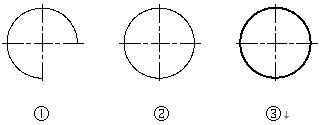

   （1）0素线细线圆弧变为0.5mm宽线圆的技巧之一：凡利用上述方法绘制的0素线细线圆弧，利用修改命令Pedit(或Pe)将圆弧封闭(或输C后回车)，在命令行输W后回车，再在命令行输0.5后回车，即可实现，见图13。

图13
①用Arc命令绘圆弧；
         ②用Pedit命令选项C封闭圆弧；
              ③用Pedit命令选项W改0.5mm宽线圆。

    （2）0素线细线圆弧变为0.5mm宽线圆的技巧之二：凡利用上述方法绘制的0素线细线圆弧，利用Offset(或O)命令设置偏移距离0.5回车，然后利用Hatch(或H)命令中的Solid图案填充后，即可实现，见图14。

图14
①用Arc命令绘圆弧；
         ②用Pedit命令选项C封闭圆弧；
          ③用Offset命令内偏移圆0.5mm；
               ④用Hatch命令中Solid图案填充圆环。

7.以“多义线”绘“圆”(命令：PLine，快捷命令：PL)

    在AutoCAD“绘图”下拉菜单中，列出了“多义线”的绘制方法，即：在命令行输入PLine(或PL)命令后，根据命令提示，指定绘图起点，再选择命令选项中的圆弧(或A)，并同时可确定圆的半径。然后选择命令选项中的封闭(或CL)，便绘制出一个圆。将0素线细圆变为0.5mm精确设置的宽线圆，编辑技巧有如下3种：

    （1）0素线细圆变为0.5mm宽线圆的技巧之一：凡利用上述方法绘制的0素线细圆，再接着利用绘图命令PLine(或PL)，选择命令选项中的宽度(或W)，输0.5后回车，即可实现，见图15。

图15
①用PLine命令绘圆弧；
        ②用PLine命令选项CL封闭圆弧；
            ③用PLine命令选项W改0.5mm宽线圆。

     （2）0素线细圆变为0.5mm宽线圆的技巧之二：凡利用上述方法绘制的0素线细圆，利用Offset(或O)命令设置偏移距离0.5后回车，然后利Hatch(或H)命令中的Solid图案填充后，即可实现，见图16。

图16
①用PLine命令绘圆；
          ②用Offset命令内偏移圆0.5mm；
               ③用Hatch命令中Solid图案填充圆环。

    （3）0素线细圆变为0.5mm宽线圆的技巧之三：凡利用上述方法绘制的0素线细圆，利用修改命令Pedit(或Pe)选择细多边形再输0.5后回车，即可实现，见图17。

图17
①用PLine命令绘圆弧；
     ②用Pedit命令选项C闭合圆；
            ③用Pedit命令选项W改0.5mm宽线圆。


8.以“修订云线”绘“圆”(命令：Revcloud)

    在AutoCAD“绘图”下拉菜单中，列出了“修订云线”的绘制方法，即：在命令行输入Revcloud命令，输入云线的弧长后，即可绘制一个云线弧。如要绘制线宽为0.5mm的圆，编辑技巧有如下2种：

    （1）0素线云线圆弧变为0.5mm宽线圆的技巧之一：凡利用上述方法绘制的0素线云线圆弧，利用修改命令Pedit(或Pe)将圆弧封闭(或输C后回车)，在命令行输W后回车，再在命令行输0.5后回车，即可实现，见图18。

图18
①用Revcloud命令绘圆弧；
  ②用Pedit命令选项C封闭圆弧
         ③用Pedit命令选项W改0.5mm宽线圆。

     （2）0素线云线圆弧变为0.5mm宽线圆的技巧之二：凡利用上述方法绘制的0素线云线圆弧，利用Offset(或O)命令设置偏移距离0.5回车，然后利用Hatch(或H)命令中的Solid图案填充后，即可实现，见图19。

图19
①用Revcloud命令绘圆弧；
    ②用Pedit命令选项C封闭圆弧；
         ③用Pedit命令选项W改0.5mm宽线圆。

二、演示结果和结论

    以上所有插图是笔者采用本文介绍的方法在AutoCAD2005中进行绘制和编辑的。本文详细论述了AutoCAD中几乎所有绘制圆的技巧和方法，对AutoCAD爱好者是有很好的参考价值的，对现实应用也具备一定的学习意义。
