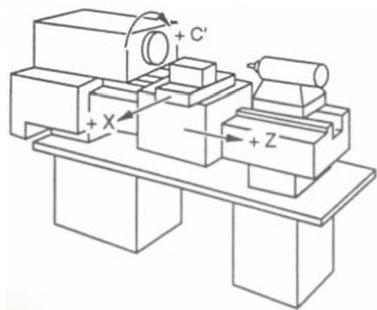

图 车床坐标轴及其方向
1、本栏目针对数控车床进行说明,其为 X、Z 两轴联动
2、其中实例图形中坐标系情况如下:
实线刀具代表上位刀架机床，其坐标系为：X 轴向上为正，Z轴向右为正；
虚线刀具代表下位刀架机床，其坐标系为：X 轴向下为正，Z轴向右为正。
两种刀架方向的机床，其程序及相应设置相同。轴向右为正；
虚线刀具代表下位刀架机床，其坐标系为：X 轴向下为正，Z轴向右为正。
两种刀架方向的机床，其程序及相应设置相同。
