柔性制造系统的加工系统

时间:2011-05-29 15:27:02 来源:未知

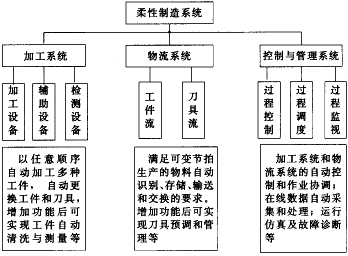

图 FMS的组成框图及功能特性

    典型的FMS一般由三个子系统组成。它们是加工系统、物流系统和控制与管理系统,各子系统的构成框图及功能特征如图所示。三个子系统的有机结合,构成了一个制造系统的能量流(通过制造工艺改变工件的形状和尺寸)、物料流(主要指工件流和刀具流)和信息流(制造过程的信息和数据处理)。

加工系统在FMS中好像人的手脚,是实际完成改变物性任务的执行系统。加工系统主要由数控机床加工中心等加工设备(有的还带有工件清洗、在线检测等辅助与检测设备)构成,系统中的加工设备在工件、刀具和控制三个方面都具有可与其他子系统相连接的标准接口。从柔性制造系统的各项柔性含义中可知,加工系统的性能直接影响着FMS的性能,且加工系统在FMS中又是耗资最多的部分,因此恰当地选用加工系统是FMS成功与否的关键。加工系统中的主要设备是实际执行切削等加工,把工件从原材料转变为产品的机床。
