加工汽轮机转子末叶销孔用折向钻的研制
时间:2011-05-27 08:30:18 来源:未知
<%end if%>
1.大齿轮 2.小齿轮 3.变速电机;4.底座
图1
0 前言
200MW,100MW转子末叶片较其它产品长，两叶片之间的距离很小。因此，这就要求设计一台钻体非常长，大约得伸出600mm左右的折向钻来加工汽论机转子末叶销孔。
1 运动原理
此折向钻安装在C630车床的滑板上，如图工所示，纵向、横向进给由车床手柄实现。当需要纵向移动时，向相应方向(向左或向右)扳动操纵手柄，由于轴用台阶及卡环轴向固定在箱体上，操纵手柄便绕销“摆动。于是，手柄下部的开口槽就拨动轴轴向移动，轴通过杠杆及推杆使凸轮内转动，凸轮的曲线槽使拨叉移动，于是，便操纵轴上的牙嵌式离合器向相应方向啮合。这时，如光杠移动就可使刀架作纵向机动进给。如向前或向后扳动手柄，手柄通过轴使凸轮转动，凸轮上的曲线槽使杠杆摆动，杠杆又使拨叉移动。于是，拨叉便拨动牙嵌式离合器向相应方向啮合。这时，如接通光杠或快速电动机，就可使横刀架'it All向前或向后的横向机动进给或快速移动。为了避免同时接通纵向或横向的机动进给〔或快速移动)在盖上开十字形槽，此十字形槽限制了手柄的位置，使它不能同时接通纵向或横向手柄。莫氏短锥体可反向安装，实现左右方向钻孔。

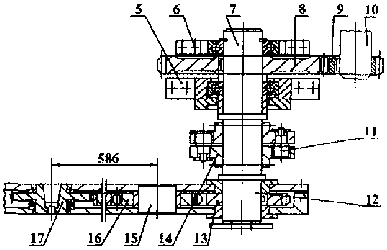

5.轴承座 6.轴承座 7.轴II 8.大齿轮 9.小齿轮 10.轴I 11.柱销
12.轴III 13.齿轮 14.连轴器15.轴IV 16.齿轮 17.莫氏短锥体
图2
2 传动路线
如图2所示，运动经变速电机变速，通过件9,8(齿轮副27/85)传给轴II，轴II通过联轴器将运动传给轴班，轴III通过齿轮件13,16(齿轮副32/32)传给轴IV，轴IV通过齿轮件16,16(齿轮副32/32)传给莫氏短锥体。钻头、铰刀安装到莫氏短锥体上加工末叶销孔。
3 说明
- 莫氏短锥体的转速400 r/min,300 r/min;
- 与钻头2501-585,铰刀2563-617等配合使用;
- 齿轮箱采用20号机油润滑。
4 结束语
折向钻组装后，结构紧凑、刚性好、使用方便灵活、润滑充足、运动平稳、无振动。设备各间隙小，累计误差不大于0.05。经过生产部门使用，取得了非常好的效果。
