焊接接头与坡口

时间:2011-04-19 22:25:18 来源:未知

1.接头型式

    在焊接前,应根据焊接部位的形状、尺寸、受力的不同,选择合适的接头类型。常见的接头型式有对接、搭接、丁字接和角接等,如图1所示。

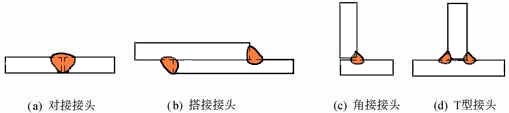

图1  常见的接头型式

 2.坡口型式

    在焊接时为确保焊件能焊透,必须开一定形状的坡口。焊件厚度小于6mm时,只需在接头处留一定的间隙,就能保证焊透。但在焊较厚的工件时,就需要在焊接前,把焊件接头处加工成一定的形状,以确保焊透。对接接头是采用最多的一种接头型式,这种接头常见的坡口型式有“Y”型坡口、双“Y”型坡口当板厚达到20-60mm时,为减少焊接量并减小变形通常开“U”型坡口、双“U”型坡口机组和型坡口,为防止焊接时烧穿,坡口处均应留一定的钝边。如图2所示。

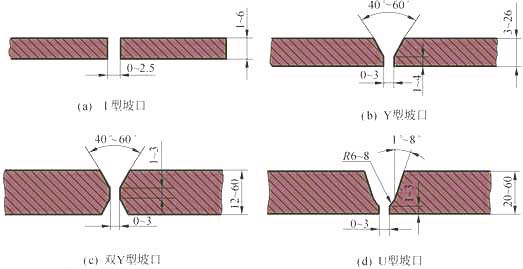

图2  对接接头的坡口型式
