FANUC 0-MD系统的工件坐标系选择G代码命令(G54-G59)

　　本文介绍了FANUC 0-MD系统的工件坐标系选择G代码命令(G54-G59)及举例。

　　1. 格式

　　G54 X_ Y_ Z_;

　　2. 功能

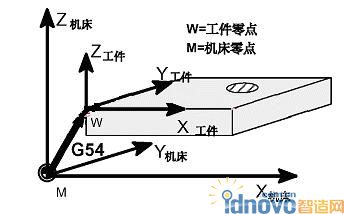

　　通过使用 G54 – G59 命令，来将机床坐标系的一个任意点 (工件原点偏移值) 赋予 1221 – 1226 的参数，并设置工件坐标系(1-6)。该参数与 G 代码要相对应如下：

　　工件坐标系 1 (G54) ---工件原点返回偏移值---参数 1221

　　工件坐标系 2 (G55) ---工件原点返回偏移值---参数 1222

　　工件坐标系 3 (G56) ---工件原点返回偏移值---参数 1223

　　工件坐标系 4 (G57) ---工件原点返回偏移值---参数 1224

　　工件坐标系 5 (G58) ---工件原点返回偏移值---参数 1225

　　工件坐标系 6 (G59) ---工件原点返回偏移值---参数 1226

　　在接通电源和完成了原点返回后，系统自动选择工件坐标系 1 (G54) 。在有 “模态”命令对这些坐标做出改变之前，它们将保持其有效性。

　　除了这些设置步骤外，系统中还有一参数可立刻变更G54~G59 的参数。工件外部的原点偏置值能够用 1220 号参数来传递。
