此项目为一个改造项目，将原来的鼓形联轴器改为万向联轴器，因为现在的齿轴需要有20度角的倾斜，非标的(标准的倾斜角是15度)。在此传动系统中本人使用的装配草图来进行约束，还有是EXCLE外部数据的链接。（两天时间完成）平台可能需要加固。
总装图

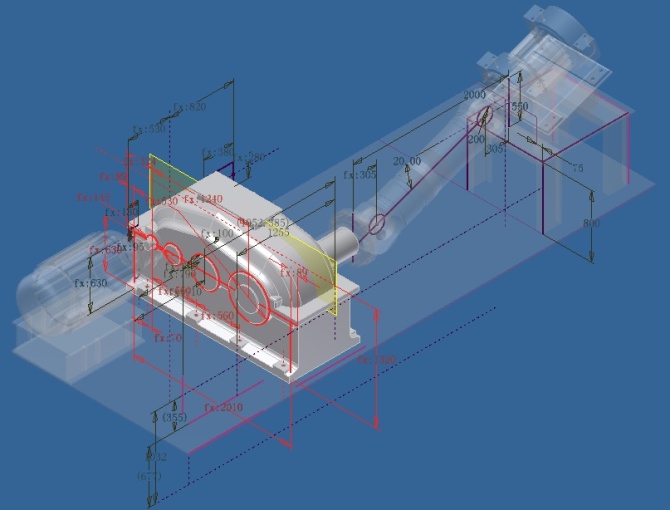

图中可以清楚的看到万向联轴器的装配草图。

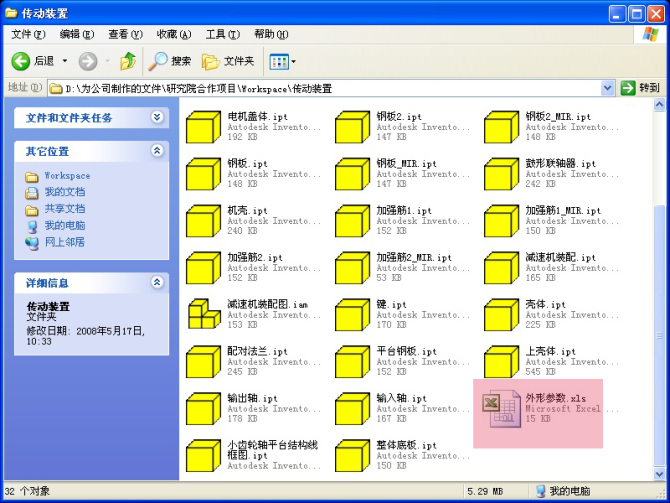

基本参数在INVENTOR中的作为外部参照链接，在现实生活中的参数全是由一些基础参数构成。而在三维设计中使用外部参照也是这个原因。如果在建模时直接使用数值，那么在这个模型中改了某个特征或装配尺寸，在另一个模型中的相关参数没有变化，这就会也现问题。但是如果以外部参数的方式来建模，将参数定义为A与B，有一个参数为A+B。那么只要改动外部参照中的数值，所有的相关参数都会随之改变，A+B的数值也会改变。
在整个设计过程中只需要注意它们的外部参照数值与装配位置。

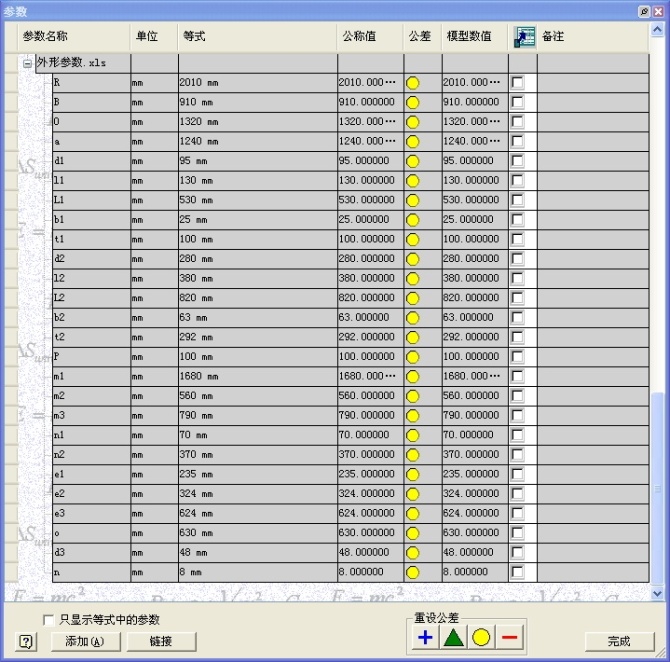

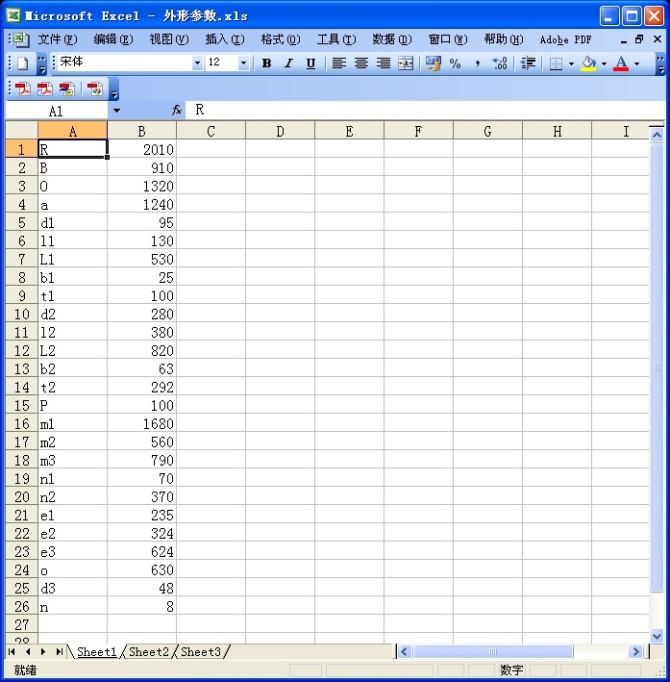

EXCLE中的数值显示，就那么点参数！！！
也就做了这么三个表格。
总装图
图中可以清楚的看到万向联轴器的装配草图。
基本参数在INVENTOR中的作为外部参照链接，在现实生活中的参数全是由一些基础参数构成。而在三维设计中使用外部参照也是这个原因。如果在建模时直接使用数值，那么在这个模型中改了某个特征或装配尺寸，在另一个模型中的相关参数没有变化，这就会也现问题。但是如果以外部参数的方式来建模，将参数定义为A与B，有一个参数为A+B。那么只要改动外部参照中的数值，所有的相关参数都会随之改变，A+B的数值也会改变。
在整个设计过程中只需要注意它们的外部参照数值与装配位置。
EXCLE中的数值显示，就那么点参数！！！
也就做了这么三个表格。
