仿真分析入门教程连载6：基于SolidWorks Simulation的挂钩仿真分

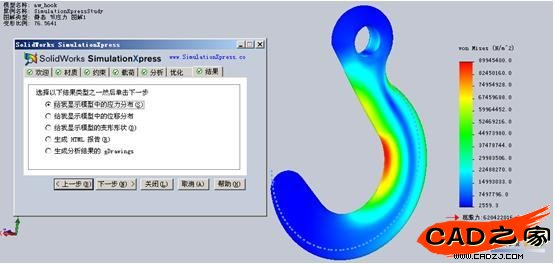

生成对等的应力图解

    此步骤显示零件中对等的（或 von Mises）应力图解。

    欲观阅应力：

    1.在结果标签上，单击下一步。

    2.在优化标签上选择否，然后单击下一步。

    3.单击给我显示模型中的应力分布，然后单击下一步。

    该程序生成对等的应力图解。


    注意，图解上将默认显示最大和最小 von Mises 应力的注解。还要注意一屈服力标记出现在图解图例的底部。

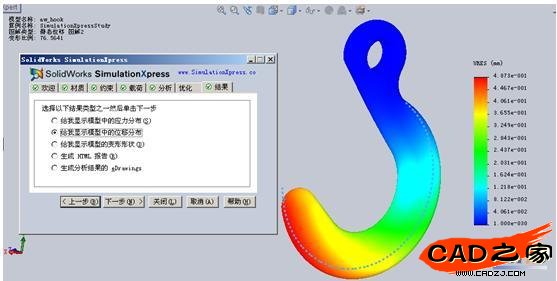

生成合力位移图解

    在此步骤中，您生成模型合力位移的图解。

    欲查看合力位移：

    单击给我显示模型中的位移分布，然后单击下一步。

    该程序生成合力位移图解。


    欲生成 HTML 报告：

    1.单击生成 HTML 报告然后单击下一步。

    2.单击封页、简介、及结论，然后单击下一步。

    3.为报告标题、作者名称、以及公司名称输入信息。单击浏览包括一标志。键入报告的日期然后单击下一步。

    4.为简介键入所需的文字，然后单击下一步。

    5.为结论键入所需的文字，然后单击下一步。

    6.输入报告文件的名称。单击适宜打印的版本，这样报告图形可正确打印。

    7.单击下一步。

    报告生成并在您的默认web浏览器中显示。
