压力机研发的SolidWorks平台

    4.检查装配体的合理性

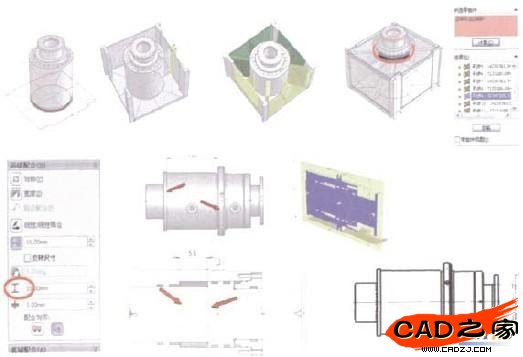

    SolidWorks提倡自顶而下的设计方式，并提供专用的工具帮助用户实现。动态以及静态的干涉检查工具可以检查装配的不合理，以及生成拆件图及其工程图，保持设计的全相关性，如图6所示。

图6

    5.液压系统行程的有效控制

    对于使用液压系统控制压力机滑块行程的机构，行程的控制显然非常重要，SolidWorks配合关系中的“限制配合”以及其他一些高级的机械配合方法，可以有效解决这个问题。

    6.快速处理常用的加工特征

    通过自定义的设计库，用户可以将常用的特征储存并共享使用，并通过设计库积累企业化的知识和经验，如图7所示。

图7

    7.明细表分类

    压力机明细表通常分为三类：通用件、自制件和外购件，并储存到单独的图样(sheet)中。SolidWorks的明细表分割工具，只需要简单地复制与粘贴就可以将明细表分割，并储存到不同的图样中，如图8所示。

图8

    8.边设计边分析

    SolidWorks简化了设计验证与分析过程，不断分析是SolidWorks设计过程的一部分，且分析过程快速、准确、操作简单。同时设计分析一体化使分析验证过程分解到设计的每个环节，使主体结构的复杂分析工作量大大减少，并为分析提供了基础数据，如图9所示。

图9

四、结论

    结果显示，SolidWorks所具有的强大易用功能完全适合压力机的一般设计流程，工程图标准也符合国际标准。压力机研发的SolidWorks平台建成后，设计效率和准确率大大提高，机床的加工返修率也显著降低，节省了压力机的制造成本，为企业带来了更多的投资回报。
