4 主轴的有限元分析
4.1 COSMOS 模块简介
COSMOS 是完全整合在SolidWorks 中设计分析系统的,提供压力、频率、约束、热量和优化分析。为设计工程师在SolidWorks 的环境下,提供比较完整的分析手段,获得修正和优化设计所需的必要信息。
4.2 主轴静态分析与疲劳分析

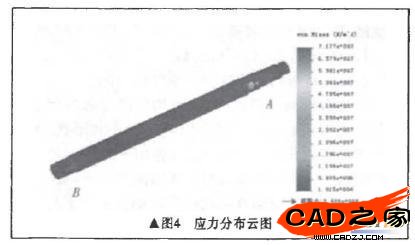

在COSMOS 中,按照主输工作状态建立主轴两端的约束类型(A 为固定端,B 为浮动编) ;同时对轴施加粉碎一室的转矩、粉碎二室的转矩、风扇部分的转短、离心力和带对轴的压力载荷,运行静态分析结果如图4所示。
从运行结果知,轴的静强度是足够的.最危险部位是轴承支撑处。运行疲劳分析,结果如图5 、图6所示。
生命周期图解给出了主轴上每个节点发生疲劳破坏的循环次数。由安全系数图解知B 端的键槽部位最不安全,设计时要留有足够的圆角降低应力集中;最小安全系数2. 56,主轴疲劳强度足够。
5 小结
本文以CM 系列超细粉碎机的主轴为研究对象,根据粉碎机主轴的结构和受力特点,得出主轴的受力简化模型。在此力学模型基础之上,进行CM31 型粉碎机的力学计算,最终利用SolidWorks 的COSMOS 功能对主铀进行有限元分析。此分析可用于主铀的强度校核.并为进一步进行主轴的优化设计提供了有效的途径。该方法也可用于同类型的轴类零件的校核与优化设计。
