COSMOS Works两种有限元建模方式数值分析的对比

时间:2010-06-02 08:00:00 来源:
副标题#e#   一、前言

    在传统的有限元分析中,对于像产品部件这样的,由各个零件组装起来的装配体或子装配,大都是将部件视为一个零件,同时多数有限元程序也只支持单一零件的前处理。因而限制了技术人员对分析中细节的研究,比如,焊缝位置的研究、零件之间存在不同摩擦系数时的考虑等。

    COSMOS Works不仅提供了对装配体分析的支持,还可以设定不同零件之间,或者不同接触面之间的接触/间隙类型以及不同的摩擦系数,使得分析结果与实际工况更为吻合,同时还可以将结果按照装配体爆炸的方式显示结果。利用分析结果,设计人员可以对于众多焊缝位置进行直观的评估、研究。但是,对于同一结构采用装的有限元模型,目前还是采用单一零件式的有限元模型,并且没有进行过深人的研究。

    作者在为某开式压力机机身进行强度计算时,首先在SolidWorks2003中分别建立了机身的装配体三维模型和零件模型,然后利用COSMOS Workss2003有限元分析软件对其分别进行数值分析,并将两种分析进行对比,对上述问题进行了初步研究,同时结合SolidWorks以及COSM05 Works的功能特点,对装配体和单一零件式有限元模型的优缺点进行了对比,对两种模型的如何使用提出了一些建议。

    二、计算工况

    根据企业提供的图纸,我们在SolidWorks中先建立了三维装配体的几何模型.为保证几何模型结构的致性,我们将模型的三维装配体(.SLDASM)另存为零件模型(.Sf.DPRT)。本文的计算工况是分析在压力机60t冲压力(设计允许的最大冲压吨位)作用下,机身结构的静强度和最大位移。

    1.载荷,加载位置为工作台面,60t ,竖直向队前后两个导柱孔分别加载30t ,竖直向上;
    2.约束,机身底座安装面,竖直方向约束位移为零,4个地脚螺栓孔的位移约束为沿圆柱孔径向位移为零,沿圆柱孔竖直方向位移为零,

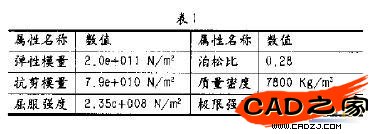

    3材料为Q235A钢材,机身自重5,47t.其材料属性见表1:
    4.机身自重在本文的静强度分析中没有考虑。



    三、有限元网格模型的对比

    两个模型在COSM0S Works中进行网格剖分时,采用同样的网格设置,即单元类型为四面体,单元大小为100mm,公差为5mm。

    网格剖分后,装配体网格模型的节点数为31776;单元数为16352。零件模型网格剖分后的结果是节点数为29269,单元数为14799。如图1、图2所示。表2是网格模型剖分结果的对比。



    从上述网格模型的大小对比来看,装配体模型的网格复杂度>零件模型的网格复杂度。
