Solidworks钣金功能在弯曲件展开中的应用

    0、前言

    规则V型和U型弯曲件的毛坯展开尺寸，根据中性层长度不变原则，可以通过手工计算得出。形状复杂且翼缘上有孔的弯曲件，其展开尺寸和孔位尺寸，如果通过手工计算，会很困难。而Solidworks钣金功能中插入折弯和钣金展开两个命令，与Solidworks实体功能融合在一起，使这一工作变得简单起来。图1是左支架-发动机后悬置横梁零件图，材料为16MnL,翼缘上有孔且形状不规则。下面以它为例，详细介绍应用过程。

图1 左支架-发动机后悬置横梁零件图

    1、生成零件实体

    1.1 启动
    SolidWorks2001,单击文件→新建，在弹出对话框中选择模板→零件，然后单击确定按钮。

    1.2 制作基体。

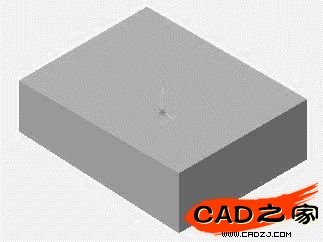

    选择前视基准面，单击插入→绘制草图命令，进入草图绘制。单击插入→凸台→拉伸，在PropertyManager中编辑定义，最后生成基体拉伸，如图2所示。

图2 基体拉伸

    1.3 制作88°斜面。
    选择基体上面作为基准面，单击插入→绘制草图命令，进入草图绘制。单击插入→切除→拉伸，在PropertyManager中编辑定义，确定，完成88°斜面。

    1.4 抽壳使零件厚度相等。
    单击插入→特征→抽壳，在PropertyManager中编辑定义，选择要移除的面，确定，完成抽壳，如图3所示。

图3 基体抽壳

    2、将零件转换到钣金。

    单击插入→特征→钣金→折弯，在PropertyManager中编辑定义，确定，得到钣金件，如图4和图5所示。其中k-因子在表1中直接选取，或利用插值法计算得出。

图4 钣金系数表

图5 插入钣金折弯
