基于SolidWorks 水龙头补面加厚作法

　　1先根据提供的线框，构建轮廓，这里主体部份，选用曲面扫描来实现，首先构建扫描路径和引导线，引导线添加中点选项，图中红色圈出，大概位置如图，这里取值R55

　　2以上视基准面建立扫描轮廓，转换实体引用半圆截面，添加穿透关系

　　3开始扫描，以中线为路径，边框为引导，建立扫描，方向扭转控制沿引导变化，，起始结束与路径相切。

　　4拉伸扫描的轮廓线，深度10mm

　　5以右视图为基准，选择侧边的轮廓线，转换实体引用，并延长图中红色区域所示，建立拉伸曲面

　　6以刚拉伸的曲面为基准，选取线框中圆形轮廓，转换实体引用，建立拉伸曲面，方向1深度要超过所建立的主体建构，方向2深度自定，这里选5mm(为什么要拉伸方向2，慢慢往下看)

　　7拉伸完成后曲面剪裁至如图所示即可

　　8以右视基准面建立的侧边轮廓线为源图，建立分割线，将刚拉伸的圆形曲面分割，(这也就是为什么第五步中的侧边轮廓线要延长)

　　9这一步圆角，通过面选择，注意的是，包络控制线要选择我们刚才所建立的分割线，用它来结束圆角上部的终止位置

　　圆角以后如图所示，红色所圈范围内，未能严格压线，绿色所圈范围内，因圆角太大

　　10以右视图为基准面。画直线，选择圆形边线。建立中点，和垂直约束关系，

　　11，根据建立的分割线，删除多余曲面，

　　12曲面拉伸、紫色线框所示，。。这里我们将图中红色所示线条取名。。线条AA

　　13选右视基准面，和两圆相交处，建立分割线(这步万不可省略，将导致以后抽壳的厚度

　　14曲面填充，选取周边，选择相切，应用到所有边线，，，约束曲线选择 线条AA

　　，这样所建曲面，完全压线(这里曲面填充也可以分两步，一步先填一半，再填另一半)

　　15利用删除实体，和删除面命令，删除多余曲面，效果如图所示，，下面就是曲面缝合

　　16将此两曲面进行缝合

　　17镜像所缝合曲面，并再进行缝合

　　18最后一步，曲面加厚，水平有限，只能加到9.6了 *_*

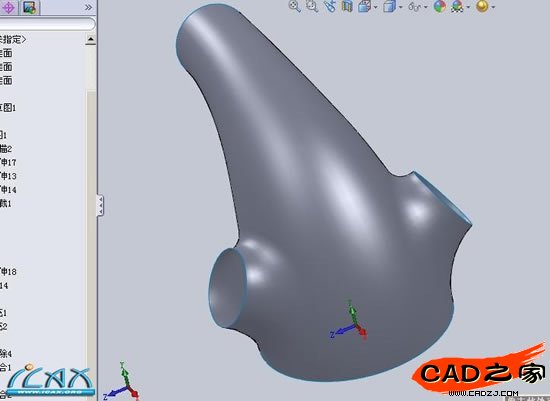

　　19斑马线显示，看下曲率，至少大于G1吧(嘻嘻)，线条完全压线!大功告成。
