SolidWorks产品数据管理—PDMWorks插件介绍

　PDM功能介绍：

　　1.电脑里的设计文件经常需要来回拷贝;

　　2.相同的设计文件存储在各个电脑里，不知道那个电脑里的文件里的文件是最新的;

　　3.部件的设计更改不能及时地反映到总体设计中;

　　……

　　PDM介绍：

　　单从字面上理解，PDM是 Product Data Management(产品数据管理)的缩写，是指某一类软件的总称。CIMdata曾这样定义：“PDM是一种帮助工程师和其他人员管理产品数据和产品研发过程的工具。 PDM系统确保跟踪那些设计、制造所需的大量数据和信息，并由此支持和维护产品”。

　　PDM是以软件为基础的技术，它将所有与产品相关的信息和所有与产品有关的过程集成到一起。产品有关的信息包括任何属于产品的数据，如CAD/CAM/CAE的文件、材料清单(BOM)，产品配置、事务文件、产品定单、电子表格、生产成本、供应商状态等等。产品有关的过程包括任何有关的加工工序、加工指南和有关于批准、使用权、安全、工作标准和方法、工作流程、机构关系等所有过程处理的程序。包括了产品生命周期的各个方面，PDM使最新的数据能为全部有关用户，包括从工程师、NC 操作人员到财会人员和销售人员均能按要求方便地存取。

　　一个典型的产品研发流程中，可能会有各种产品数据。它们生成并存在于产品研发的各个不同的阶段，以多种不同的形式被存放于不同的地方，而且数量巨大。产品种类越多，使用时间越长，则数据量越庞大，管理难度也越大。

　　PDMWorks简介：

　　PDMWorks 、Workgroup是用于工作组的产品数据管理软件。

　　使用 PDMWorks Workgroup 产品数据管理 (PDM) 软件可以更有效地控制 CAD 文件版本和管理所有项目数据。

　　PDMWorks Workgroup 软件是唯一符合 SolidWorks? 用户和小型工程组要求的软件，它提供全面的控制以帮助您的设计团队避免覆盖文件或犯下可能拖延进度和增加成本的其他错误。 通过 PDMWorks Workgroup，您可以： 简单有效地保护项目文件;通过简单设置加快投资回报;减少组织和跟踪所有类型的设计数据所需的时间;通过重用产品设计数据提高生产效率;还可以增强协同。

　　1、 PDMWorks的基本功能

　　PDMWorks是基于项目协同工作的设计团队进行文件管理而设计的，它能确保设计版本更新和复杂的文件间关系的有效管理。

　　基本功能有：

　　1、工作组内的多用户协同设计;

　　2、控制用户文档权限;

　　3、从电子仓库中检入和检出文档;

　　4、确定文档间的关系;

　　5、自动版本控制;

　　6、生成报表;

　　1)快速查找文件，避免直接在文件夹中查找文件而造成的时间浪费。

　　2)管理并记录文件版本历史，确保用户总是使用正确的版本。

　　3)对复杂文件关系的自动管理。

　　4)管理所有类型的文件，包括Office文档。

　　5)系统有明显的标志显示是否有人对某个文件操作过，从而确保用户之间不会相互覆盖对方的文件。

　　2、PDMWorks的结构及工作流程

　　PDMWorks的结构

　　·服务器端【库(Vault)】(PDMWorks Server)

　　·客户端插件 ( PDMWorks Workgroup)

　　PDMWorks工作流程

　　PDMWorks基本工作原理：

　　1、文件保存在电子仓库( PDMWorks 库)中。

　　2、用户访问电子仓库必须拥有权限。

　　3、用户从库中检出或打开文件。即：所有要使用的文件被复制到本地工作目录中。

　　4、用户在本地对文件进行操作，以获得最大的工作速度。

　　5、为减少网络传输数据量，只有修改过的文件才能被检入到库。

　　6、当用户结束文件修改并检入修改过的文件时，可以释放所有权、删除本地文件，或者两者同时操作。

　　3、PDMWorks的基本规则

　　使用PDMWorks必须遵守一下基本规则：

　　1、文件名 在一个库中的所有文件名(甚至是不同项目)必须唯一，比如：不能同时出现两个名叫“支架”的零件。

　　2、项目名称 项目名称和项目说明都必须唯一。

　　3、文件存储 不管一个文件被其它多少文件参考，在库中始终之保存一个。

　　4、版本号 版本号是在安装过程中创建的，由库管理员制定和维护。版本号只能往前增加，不能回退。

　　5、拥有权 假如用户享有文件的拥有权，用户就可以对该文件进行修改并检入到库中。在任何时候，都只能是仅一个人具有某个文件的拥有权。

　　6、锁定 当有人获得了某个文件的拥有权后，该文件就被锁定。锁定的文件是被保护的，除该文件的户主外，其他任何人都不能将该文件的修改版本检入库中。

　　7、参考 参考是库中不同文件之间的逻辑链接。

　　Solidworks 参考：在库中，Solidworks文件参考自动基于装配的层次关系，并且这个库保留了在Solidworks中已创建的那些参考。

　　附加件：附加件为非Solidworks文档到Solidworks文档或其它非Solidworks文档之间的逻辑链接，用户可以手动创建这些链接。

　　4、如何建立PDMWorks Server库(服务器端)

　　1、安装PDMWorks Server库(服务器端);

　　★安装类型选：“ Vault(库)”;

　　★设置库数据文件夹，此处设为： D:VaultData;

　　★建议使用专一的库文件磁盘，磁盘可用空间不低于10G，以便于数据维护和日后扩容方便。

　　PDMWorks Server安装完成。

　　★启动/停止PDMWorks Workgroup 服务器步骤：开始—控制面板----性能和维护----管理工具----服务，(初次安装后默认状态：自动启动)。

　　2、登陆库

　　系统安装好后，系统默认存在一个管理员帐户，初次登陆只能使用这个帐户。登陆后，请修改密码或删除此用户。

　　默认名称： pdmwadmin

　　默认密码： pdmwadmin

　　库计算机：请填写本机IP地址即可。

3、库登陆成功

    4、新建用户和组

    5、新建项目

    6、成批检入已经设计的部分图纸和文档

    7、设置用户权限（注意组和其内用户的父子关系）

    8、设置项目的生命周期

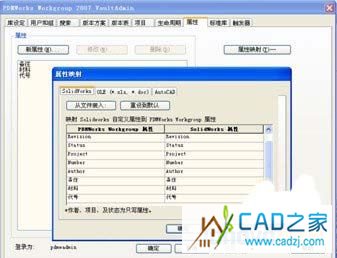

    9、建立新属性，并建立属性映射关系

    新建属性后，库里的每个文档均自动添加此属性。

    为了自动生成报表方便，建议进行属性映射，把solidworks模板文档的属性与新建的属性产生映射关系。

5、如何使用PDMWorks Workgroup（客户端）

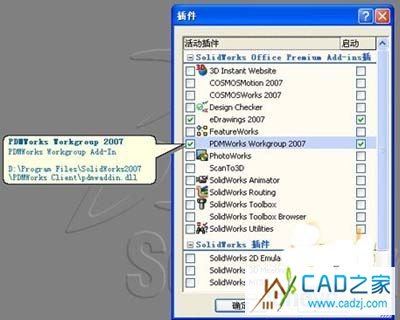

    1、启动PDMWorks Workgroup插件。

    2、登陆PDMWorks Workgroup。

    需要：用户名称，登陆密码（使用 PDMWorks Workgroup 客户端，库管理员必须给您分配一个帐户及密码）

    3、检出文档

    从库中检出文档到本地计算机，若对此文档拥有权限则可以修改该文档，若没有权限，则只能读此文件。

    4、检入文档

    检入激活的文档，把正在操作的文档从内存检入到库中。

    ★若要在库中的项目中登入文件，您必须对此项目有写入许可权。该权限由库管理员设定。

    PDMWorks Workgroup 根据 SolidWorks 层次关系自动组织 SolidWorks文档。例如，装配体的零部件直接在装配体下缩进。

    对于非 SolidWorks 文档，您在检入文件对话框中指定在项目树中在何处放置文件。

    文档可在树中多次出现。

    常用图标解释：

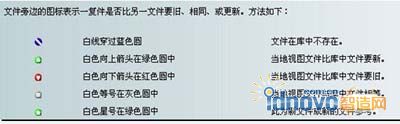

    常用库文件状态图标解释：
