ProE模拟装配动画的简单操作方式

　　本文介绍了ProE模拟装配动画的简单操作方式。

　　关于模拟动画的教程实在太少了，抽点时间写个简单的教程，不对之处还请高手多多指正。以这个蝴蝶阀为例吧。

　　这个是结果，模拟装配动画

　　好了，开始吧，先打开装配文件(switch.asm.neu.1),可把文件拖到proe，用asm方式打开，注意得重新用连接的方法装配，然后切换到动画

图1

　　第一步，先把所有零件各自设为一个body(注意，这里只做装配动画，所以用这个方法最简单，若动画里同时要用到仿真则不能用这个)

图2

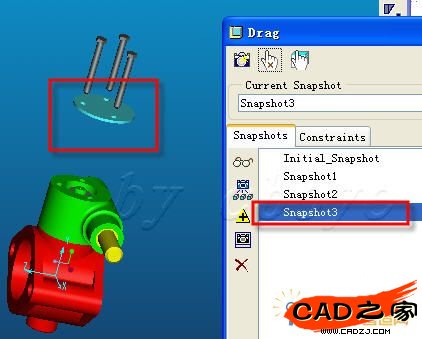

　　接下来就是拍照，即记下零件之间的相对位置，注意顺序应相反过来~~~

图3

　　用小手拖动零件到合适的位置，注意顺序

图4

　　拍个照

图5

　　重复以上两个步骤，拍下倒数第二个零件的位置

图6

　　同理，将所有零件都拖出来，并拍下照

图7

　　接下来就是插入Key Frame了，注意顺序要相反过来哦

图8

　　可能要改一下动画时间

图9

　　最后，运行动画

图10
