基于Pro/ENGINEER Cabling的三维电缆布线设计(二)

　　一、Pro/ENGINEER Cabling布线设计

　　建立布线环境、输入逻辑参照、构建电气元器件等建立好之后，开始进入布线的过程，布线分为手动布线与自动布线。布线的具体流程如图1所示。

　　二、线缆设计及通路

　　向三维装配模型中添加电缆，首先选取要布线的电缆，然后使用光标沿着电缆路径添加位置。第一个位置和最后一个位置通常是连接器元件的入口端。电缆路径上的位置可以是自由位置或从属位置。移动电缆时，自由位置随之移动。从属位置在电缆与相对元件的偏移之间建立关联，如果编辑元件尺寸，电缆长度或位置也进行相应的修改，所敷设的电缆被添加到当前工作线束中，使用“电缆”→“布线”菜单上的命令启动交互式布线过程，如图2所示。

　　电缆的个别导线敷设到代表插针的入口端。单击“电缆”→“布线”，出现“选取缆”菜单，如图3所示。“选取”对话框同时打开，选取电线，单击“确定”完成电缆选取。出现“选取缆”、“添加缆”和“添加缆选取”菜单。

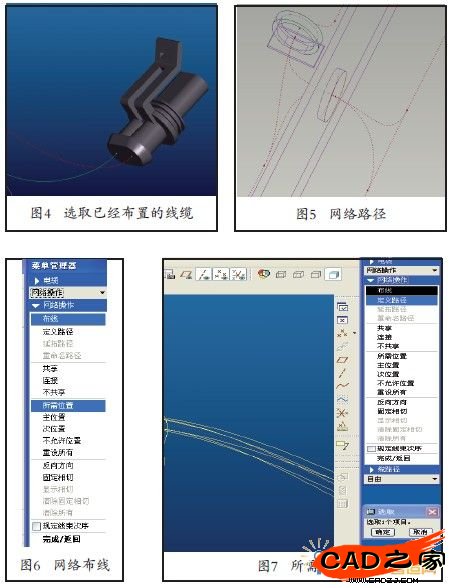

　　如果有逻辑参照，可在参照数据中选取敷设到连接器上的那些电线。创建要添加到设置中的电缆或电线，如图4所示。

　　自动布线是在逻辑参照的基础上，导线或电缆通过预定义的网络(导线槽)，自动连接到相应的元器件上。网络功能类似于公共路径，如图5所示。系统在自动布线时会自动沿着这个路径，以最短的距离将相应的元器件连接。如果自动的路径不能满足要求，也可以人工制定。网络的创建方法类似于手工布线，来创建公共路径。选择网络“操作”→“布线”，使用与手工布线相同的技巧完成网络的布线，如图6所示。布线时注意以下规则：

　　◎使用合适的位置点，当然也要避免过多的位置点;

　　◎使用位置location选项连接网络;

　　◎对于每个轴只用一次通过轴Along Axis选项;

　　◎布网络之前再生装配。类似于手工布线，使用“电缆”→“布线”命令将电缆和电线添加到布线设置。出现“选取缆”、“添加缆”和“添加缆选取”菜单。在“添加缆选取”菜单中，单击“选取”，“选取”对话框打开。选取电缆或电线，然后单击“确定”。在“选取缆”菜单中，单击“完成选取”，出现“缆路径”菜单，单击“自动布线”。Cabling自动敷设已选为在网络中布线的电缆，出现“自动布线”菜单。

　　缺省情况下，Pro/ENGINEER自动使用最短的路径来完成布线，但有时这样的布线可能不能满意，需要调整布线的策略达到目的。选择网络操作，然后选择一种策略。

　　◎所需位置：布线必须通过的位置，如图7所示;

　　◎主位置：布线尽可能通过的位置;

　　◎次位置：当主位置不可能时，使用该次位置;

　　◎不允许位置：布线不允许通过的位置;

　　◎Reset All重设所有：清除所有设置。

　　三、线缆的修改

　　在三维布线时，需要经常修改导线或者电缆，修改导线名称可以通过在导线标记处右键单击，出现下拉菜单“修改”， 或者如图8所示，同时在右侧出现修改菜单，如图9所示。

　　同时修改导线的电气参数时，可以通过“电缆线”菜单下的“线轴”→“编辑”，如图10所示，然后在出现的电气参数窗口中修改相应导线的参数，修改导线的连接位置，如图11 所示。

　　四、三维布线

　　图12为三维布线设计完成的效果图，通过手动布线与自动布线，使得Pro/ENGINEER的三维布线设计更加完善。同时运用Pro/Diagram原理逻辑图，在布线时注意线束与传感器之间的逻辑关系与名称即可，这样可以避免每次设置接插件的属性与Pro/ENGINEER中的接插件对应，大大减轻设计的时间。

　　自动布线需要根据Pro/Diagram设计好的逻辑关系图，运用Pro/Diagram画原理接线图，设计清晰的线束和接插件的逻辑关系，这样虽然前期设计工作比较费时，但是完整精确的逻辑关系图可以极大纠正线束连接出现的错误，而且在Pro/Diagram定义好的接插件模型名属性与Pro/ENGINEER环境中的模型名对应之后，系统将自动布线自动匹配它们的逻辑关系，同时通过自动布线创建的Network来规定线缆的共同路径。NetWork功能类似于线束的公共路径，系统在自动布线时会自 动沿着这个路径，以最短的距离将相应的元器件连接。如果自动的路径不能满足要求，也可以人工制定。

　　Pro/Cabling设计过程中先定义NetWork路径，然后再进行线束布线，可以快速而准确地进行柴油机线束的三维几何布线，使得后期布线更加方便。手动布线与自动布线各有优缺点，应根据柴油机线束数字化设计的具体情况选择布线方式。

　　五、结束语

　　本文主要简单介绍了三维布线的布线设计以及手动布线与自动布线的设计过程，两种布线方式的运用可以满足不同的设计需求，总之通过Pro/Diagram进行线束原理图的设计，然后再进行Pro/Cabling线束设计，会大大缩短线束设计开发时间;同时通过采用Pro/Cabling与Pro/Diagram软件，线束长度更加精确，为今后线束制造节约成本。(未完待续)
