用ProE设计普通斜齿轮

　　第一步 新建一个文件

　　File > New... > 出现新建文件对话框 > 输入新文件名：gear > OK

　　第二步 建立第一条曲线

　　> Sketch | Done> 选择绘图平面：FRONT> OK> Top > 选择参考平面：TOP

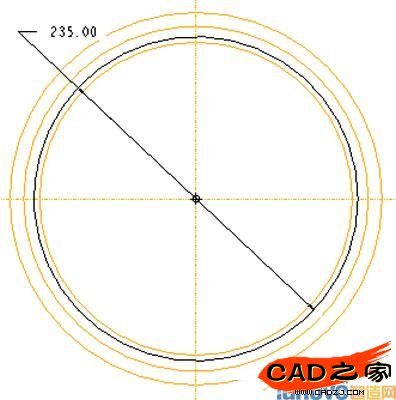

　　> 绘制如图剖面

　　

　　> > OK> 完成第一条曲线的绘制

　　第三步 修改曲线的名称

　　Set Up > Name > Feature > 在模型树选择曲线

　　> 输入新的名称：PITCH_DIAMETER> Done > 回到PART菜单

　　第四步 修改尺寸的名称

　　Modify > 在模型树选择曲线 > 在零件窗口出现尺寸，如图

　　> DimCosmetics > Symbol > 选择尺寸，如图

　　

　　> 输入新的名称：PCD> Done> Done> 回到PART菜单

　　第五步 建立两个参数

　　Set up > Parameters > Part > Create > Real Number

　　> 输入第一个参数名称：

　　> 直接回车(由于这个参数的值是由方程控制的，所以这里不用输入数值)> Real Number

　　> 输入第二个参数名称：no_of_teeth> 输入数值：25> Done/Return> Done

　　> 回到PART菜单

　　第六步 输入方程式

　　Relations > Add > 输入方程式：m=PCD/no_of_teeth > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单

　　第七步 绘制第二条曲线

　　> Sketch | Done> Use Prev> Okay> 绘制如图剖面

　　

　　> > OK> 完成第二条曲线的绘制

　　第八步 修改第二条曲线的名称

　　Set Up > Name > Feature > 在模型树选择第二条曲线 > 输入新的名称：ADDENDUM_DIAMETER> Done > 回到PART菜单

　　第九步 修改第二条曲线尺寸的名称

　　Modify > 在模型树选择第二条曲线 > 在零件窗口出现曲线的尺寸

　　> DimCosmetics > Symbol > 选择第二条曲线的尺寸> 输入新尺寸名称：ADD_DIAMETER> Done > Done> 回到PART菜单

　　第十步 输入第二条方程式

　　Relations > 选择第二条曲线 > 这时零件窗口显示零件尺寸的名称，如图

　　> Add > 输入方程式：ADD_DIAMETER=PCD+2*m > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单

　　第十一步 绘制第三条曲线

　　> Sketch | Done> Use Prev> Okay> 绘制如图剖面

　　> > OK> 完成第三条曲线的绘制

　　第十二步 修改第三条曲线的名称

　　Set Up > Name > Feature > 在模型树选择第三条曲线 > 输入新的名称：DEDDENDUM_DIAMETER> Done > 回到PART菜单

　　第十三步 修改第三条曲线尺寸的名称

　　Modify > 在模型树选择第三条曲线 > 在零件窗口出现曲线的尺寸，如图

　　> DimCosmetics > Symbol > 如图所示尺

　　> 输入新尺寸名称：DED_DIAMETER> Done > Done> 回到PART菜单

　　第十四步 输入第三条方程式

　　Relations > 选择第三条曲线 > 这时零件窗口显示零件尺寸的名称，如图

　　> Add

　　> 输入方程式：DED_DIAMETER=PCD-2*(m+(3.1415*m/20)) > 回车

　　> 再一次回车以结束方程式的输入> Done> 回到PART菜单

　　第十五步 绘制第四条曲线

　　> Sketch | Done> Use Prev> Okay> 绘制如图剖面

　　> > OK> 完成第四条曲线的绘制

　　第十六步 修改第四条曲线的名称

　　Set Up > Name > Feature > 在模型树选择第四条曲线 > 输入新的名称：BASE_DIAMETER> Done

　　> 回到PART菜单

　　第十七步 修改第四条曲线尺寸的名称

　　Modify > 在模型树选择第四条曲线 > 在零件窗口出现曲线的尺寸，如图

　　> DimCosmetics > Symbol > 如图所示尺寸

　　> 输入新尺寸名称：BASE_DIAMETER> Done > Done> 回到PART菜单

　　第十八步 建立一个参数

　　Set up > Parameters > Part > Create > Real Number> 输入参数名称：pressure_angle> 输入数值：20> Done/Return> Done

　　第十九步 输入第四条方程式MP2开思网

　　Relations > 选择第四条曲线 > 这时零件窗口显示零件尺寸的名称，如图

　　> Add > 输入方程式：BASE_DIAMETER=PCD*cos(pressure_angle) > 回车> 再一次回车以结束方程式的输入> Done

　　> 回到PART菜单

　　第二十步 建立第五条曲线

　　> Sketch | Done> Use Prev> Okay> 绘制如图剖面

　　> > OK> 完成第五条曲线的绘制

　　第二十四步 建立两个参数

　　Set up > Parameters > Part > Create > Real Number> 输入参数名称：helix_angle> 输入数值：15

　　> Real Number> 输入参数名称：face_width> 输入数值：100> Done/Return> Done、

　　> 回到PART菜单

　　第二十五步 复制曲线

　　Feature > Copy > Move | Select | Independent | Done> 选择TOOTH曲线 > Done

　　> Translate > Plane > 选择FRONT平面 > Flip | Okay

　　> 输入数值：face_width*cos(helix_angle)/3

　　(注：这里可以用方程式代替，这里为了简便，就不写出来了，但我已给出完整的公式，你只需将公式代出相应的尺寸名称就可以了。例如，这里的尺寸名称是d21，那么，在完成该步骤后，加入公式d21=face_width*cos(helix_angle)/3就可以了，后面有多处也是如此)

　　> Rotate > Csys> 选择坐标系统PRT_CSYS_DEF> Z axis> Flip | Okay> 输入数值：helix_angle/3> Done Move> Done> OK

　　> Done > 回到PART菜单> View > Default> 转为3D视图

　　> 完成后如图

　　注：正如你见到的，你就可以直接输入公式，

　　第二十六步 复制曲线

　　Feature > Copy > Move | Select | Independent | Done

　　> 选择第二十五步建立的曲线 > Done> Translate > Plane > 选择FRONT平面 > Flip | Okay

　　> 输入数值：face_width*cos(helix_angle)/3> Rotate > Csys> 选择坐标系统PRT_CSYS_DEF> Z axis

　　> Flip | Okay> 输入数值：helix_angle/3> Done Move> Done> OK> Done > 回到PART菜单

　　> 完成后如图

　　第二十七步 复制曲线

　　Feature > Copy > Move | Select | Independent | Done

　　> 选择上步建立的曲线 > Done> Translate > Plane > 选择FRONT平面

　　> Flip | Okay> 输入数值：face_width*cos(helix_angle)/3> Rotate > Csys

　　> 选择坐标系统PRT_CSYS_DEF> Z axis> Flip | Okay> 输入数值：helix_angle/3> Done Move> Done> OK> Done > 回到PART菜单

　　> 完成后如图

　　第二十八步 建立一条曲线

　　> Sketch | Done> 选择绘图平面：TOP> OK> Bottom > 选择参考平面：FRONT

　　> 绘制如图剖面

　　> > OK> 完成曲线的绘制> View > Default> 转为3D视图

　　第二十九步 建立Swept Blend特征

　　Feature > Create > Solid > Protrusion > Advanced | Solid | Done

　　> Swept Blend | Done> Select Sec | NrmToOriginTraj | Done> Select Traj> One By One | Select > 选择曲线 > Done

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> 提示栏出现：Continue to next section? (Y/N):> 输入：Y

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> 提示栏出现：Continue to next section? (Y/N):> 输入：Y

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> 提示栏出现：Continue to next section? (Y/N):> 输入：N> 在对话框中单击OK> 完成Swept Blend特征，如图

　　第三十步 复制实体

　　Copy > Move | Select | Independent | Done> 选择Swept Blend实体 > Done> Rotate > Csys

　　> 选择坐标系PRT_CSYS_DEF> Z axis> Okay> 输入旋转角度：360/no_of_teeth

　　> Done Move> Done> OK> Done > 回到PART菜单

　　> 完成实体的复制，如图

　　第二十一步 修改第五条曲线的名称

　　Set Up > Name > Feature > 在模型树选择第五条曲线

　　> 输入新的名称：TOOTH

　　> Done

　　> 回到PART菜单

　　第二十二步 修改第五条曲线尺寸的名称

　　Modify > 在模型树选择第五条曲线 > 在零件窗口出现曲线的尺寸

　　> DimCosmetics > Symbol > 分别将对应的尺寸改成如图所示的名称

　　> Done

　　> Done

　　> 回到PART菜单

　　第二十三步 建立方程式

　　Relations > 选择第五条曲线 > 这时零件窗口显示零件尺寸的名称，如图

　　> Add

　　> 输入方程式：TOOTH_RAD=PCD/8 > 回车

　　> HALF_TOOTH_TK=3.1415*m/4 > 回车

　　> TIP_RAD=3.1415*m/8 > 回车

　　> 再一次回车以结束方程式的输入

　　> Done

　　> 回到PART菜单

　　第二十四步 建立两个参数

　　Set up > Parameters > Part > Create > Real Number

　　> 输入参数名称：helix_angle

　　> 输入数值：15

　　> Real Number

　　> 输入参数名称：face_width

　　> 输入数值：100

　　> Done/Return

　　> Done

　　> 回到PART菜单

　　第二十五步 复制曲线

　　Feature > Copy > Move | Select | Independent | Done

　　> 选择TOOTH曲线 > Done

　　> Translate

　　> Plane

　　> 选择FRONT平面

　　> Flip | Okay

　　> 输入数值：face_width*cos(helix_angle)/3

　　(注：这里可以用方程式代替，这里为了简便，就不写出来了，但我已给出完整的公式，

　　你只需将公式代出相应的尺寸名称就可以了。例如，这里的尺寸名称是d21，

　　那么，在完成该步骤后，加入公式d21=face_width*cos(helix_angle)/3就可以了，

　　后面有多处也是如此)

　　> Rotate

　　> Csys

　　> 选择坐标系统PRT_CSYS_DEF

　　> Z axis

　　> Flip | Okay

　　> 输入数值：helix_angle/3

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜单

　　> View > Default

　　> 转为3D视图

　　> 完成后如图

　　注：正如你见到的，你就可以直接输入公式，

　　第二十六步 复制曲线

　　Feature > Copy > Move | Select | Independent | Done

　　> 选择第二十五步建立的曲线 > Done

　　> Translate

　　> Plane

　　> 选择FRONT平面

　　> Flip | Okay

　　> 输入数值：face_width*cos(helix_angle)/3

　　> Rotate

　　> Csys

　　> 选择坐标系统PRT_CSYS_DEF

　　> Z axis

　　> Flip | Okay

　　> 输入数值：helix_angle/3

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜单

　　> 完成后如图

　　第二十七步 复制曲线

　　Feature > Copy > Move | Select | Independent | Done

　　> 选择上步建立的曲线 > Done

　　> Translate

　　> Plane

　　> 选择FRONT平面

　　> Flip | Okay

　　> 输入数值：face_width*cos(helix_angle)/3

　　> Rotate

　　> Csys

　　> 选择坐标系统PRT_CSYS_DEF

　　> Z axis

　　> Flip | Okay

　　> 输入数值：helix_angle/3

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜单

　　> 完成后如图

　　第二十八步 建立一条曲线

　　> Sketch | Done

　　> 选择绘图平面：TOP

　　> OK

　　> Bottom > 选择参考平面：FRONT

　　> 绘制如图剖面

　　>

　　> OK

　　> 完成曲线的绘制

　　> View > Default

　　> 转为3D视图

　　第二十九步 建立Swept Blend特征

　　Feature > Create > Solid > Protrusion > Advanced | Solid | Done

　　> Swept Blend | Done

　　> Select Sec | NrmToOriginTraj | Done

　　> Select Traj

　　> One By One | Select > 选择曲线 > Done

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> 提示栏出现：Continue to next section? (Y/N):

　　> 输入：Y

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> 提示栏出现：Continue to next section? (Y/N):

　　> 输入：Y

　　> Pick Curve | Sel Loop > 选择如图所示曲线位置 > Done

　　> 提示栏出现：Continue to next section? (Y/N):

　　> 输入：N

　　> 在对话框中单击OK

　　> 完成Swept Blend特征，如图

　　第三十步 复制实体

　　Copy > Move | Select | Independent | Done

　　> 选择Swept Blend实体 > Done

　　> Rotate

　　> Csys

　　> 选择坐标系PRT_CSYS_DEF

　　> Z axis

　　> Okay

　　> 输入旋转角度：360/no_of_teeth

　　> Done Move

　　> Done

　　> OK

　　> Done > 回到PART菜单

　　> 完成实体的复制，如图

　　第三十一步 镜像齿轮

　　Pattern > 选择复制出来的实体 > Done

　　> General | Done

　　> 选择如图尺寸

　　> 输入旋转角度：360/no_of_teeth

　　> Done

　　> 输入镜像个数：24

　　注：这里使用方程式时为:no_of_teeth-1，但现在这里不能直接使用公式

　　> Done

　　> 完成后如图

　　第三十一步 建立实体

　　Create > Solid > Protrusion > Extrude | Solid | Done

　　> One Side | Done

　　> 选择绘图平面：FRONT

　　> Flip | Okay

　　> Top > 选择参考平面：TOP

　　> 绘制如图平面

　　>

　　> UpTo Surface | Done

　　> 选择如图的面为终止面

　　> OK

　　第三十二步 隐藏曲线，如图

　　齿轮内部特征比较简单，可以自己制作完成。
