一、关于PROE软件
Pro/E可谓是一个全方位的3D产品开发软件,集成了零件设计、产品装配、模具开发、数控加工、钣金件设计、铸造件设计、造型设计、逆向工程、自动测量、机构仿真、应力分析,产品数据库管理等功能于一体.其首创的参数式设计给传统的模具设计带来了许多新观念,强调实体模型架构优于传统的面模型架构和线模型架构.
二、边界混合曲面
拉伸、旋转、扫描、混合、可变剖面扫描、扫描混合及螺旋扫描等构建实体的方法均可创建曲面。但在复杂的三维建模中经常包含有复杂的曲面特征。此时,巧妙使用高级曲面特征,可构建出非常复杂和美观的外形。
边界混合曲面,就是通过定义边界的方式产生曲面。通过一或两方向上的序列曲线来构成面的,所以要创建边界混成面,首先要创建所有的边界包括外部和内部边界。边界创建好之后创建就简单了,只需按照顺序选择两个方向上的曲线便可。
如果创建的边界混成面有想邻的曲面的话,那么这条公共边的边界条件就可以定义成下面的四种:
Free(自由):也就是新创建的面和原曲面没有约束关系
Tangent(相切):新创建的曲面将相切于原曲面(G1连接)
Normal(垂直):新创建的曲面讲垂直于原曲面
Curvature(曲率):新创建的曲面将和原曲面是曲率连续(G2连接)
三、具体操作过程
单击【插入】-- 【边界混合】打开边界混合特征操控板。
(1)在每选择曲线时要注意曲线的顺序。
(2)以两个方向定义的混合曲面,外部边界必须构成一封闭环。
(3)点/顶点可以用来代替第一条或最后一条曲线。

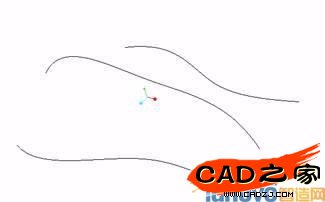

1、在一个方向创建边界混合曲面
(1)单击【插入】-- 【边界混合】打开边界混合特征操控板。
(2)选择在第一方向要构成曲面的曲线。
(3)完成特征构建。
(2)单击【插入】-- 【边界混合】打开边界混合特征操控板。
(3)选择在第一方向要构成曲面的曲线
完成特征构建
2、在两个方向创建边界混合曲面

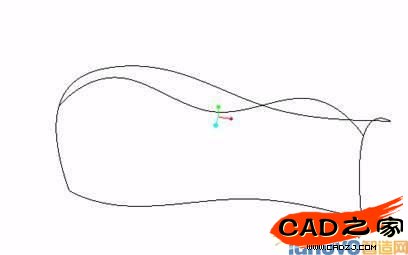

(1)创建曲线如图所示
(2)单击【插入】-- 【边界混合】打开边界混合特征操控板。
(3)选择在第一、第二方向要构成曲面的曲线。
完成特征构建
四、总结
边界混合(Boundary Blend)是所有3D Cad软件中应用最广泛的通用构面功能了。也是在通常的造型中使用频率最高的指令。Boundary Blend指令的创建相对来说比较容易理解,但是要用好Boundary Blend却也并不是太简单的事,只有充分理解它的各个子项的作用,才能在合适的场合使用更合适的边界混合方法。
