proe组件工程图中剖切一个或多个零件不剖的处理方法

一般在组件的工程图中是下图表达的，但为了表达螺钉和螺帽等标准件不剖切需进行以下操作。

]

1.首先需排除剖面线（是螺钉和螺帽之类的标准件）

再进入元件显示操作面板，如下图进入方式

接着菜单选择

消隐显示??是对隐藏线显示方式的视图
类型??就是不剖零件的选择
遮蔽??就是隐藏零件
撤销遮蔽??就是还原隐藏的零件h
选择不剖的零件

紧接着又有四个选项，一般是选标准的

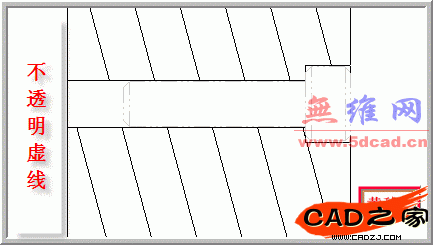

四个选项不同的效果

隐藏零件，主要是为了表达机体孔的外型和尺寸隐藏后效果做后期工作
