Pro/E简单的模拟装配动画

时间:2010-11-26 11:41:43 来源:未知

以这个蝴蝶阀为例的模拟装配动画

  先打开装配文件(switch.asm.neu.1),可把文件拖到proe,用asm方式打开,注意得重新用连接的方法装配,然后切换到动画



  图1
  第一步,先把所有零件各自设为一个body(注意,这里只做装配动画,所以用这个方法最简单,若动画里同时要用到仿真则不能用这个)



  图2
  接下来就是拍照,即记下零件之间的相对位置,注意顺序应相反过来~~~



  图3
  用小手拖动零件到合适的位置,注意顺序


  图4

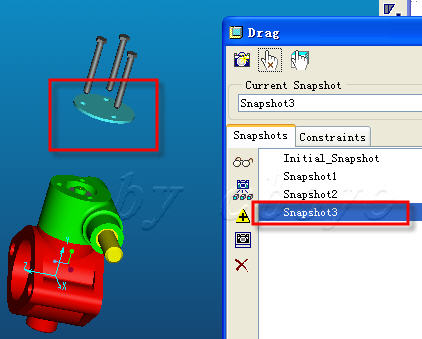

  拍个照~~~~~~~~



  图5
  重复以上两个步骤,拍下倒数第二个零件的位置~~~~~~~



  图6
  同理,将所有零件都拖出来,并拍下照



  图7
  接下来就是插入Key Frame了,注意顺序要相反过来哦~~~~~


  图8
  可能要改一下动画时间



  图9
  最后,运行动画~~~~
