Proe5.0偏移命令里替换曲面特征怎么用

时间:2014-06-26 06:04:31 来源:未知

我们经常看到proe模型树里有偏移替换曲面,那么这个命令怎么用?用在什么场合了?,如果我们需要一个曲面作为参考,然后实体上想形成一个完整的特征,可以使用。偏移替换的前提是曲面不能被隐藏,然后就是替换的时候是实体面去替换这个曲面。可以用线框模式确认是否是曲面,曲面的颜色是实体颜色是不一样的。

proe5.0偏移命令里替换曲面特征怎么用?

应用场景1:

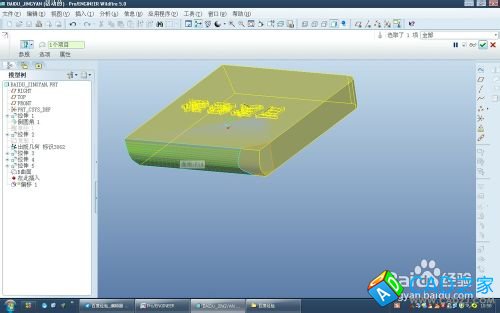

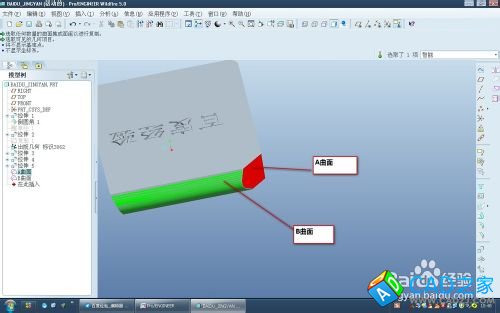

1首先我们负复制了A曲面,并确认A曲面没有被隐藏。(这时B曲面是没有被复制的,是实体上的面)

proe5.0偏移命令里替换曲面特征怎么用?

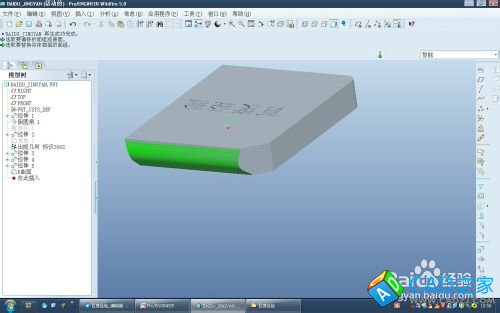

2选择实体曲面。

proe5.0偏移命令里替换曲面特征怎么用?

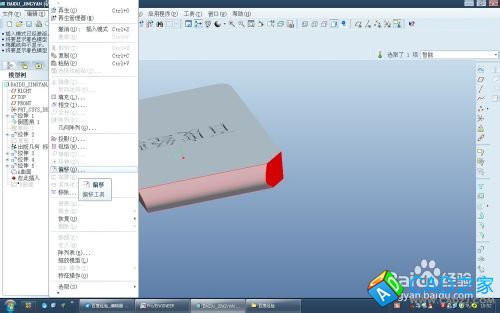

3选择编辑-偏移-替换曲面特征。

proe5.0偏移命令里替换曲面特征怎么用?

proe5.0偏移命令里替换曲面特征怎么用?

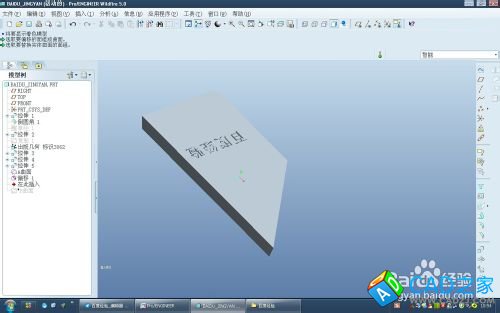

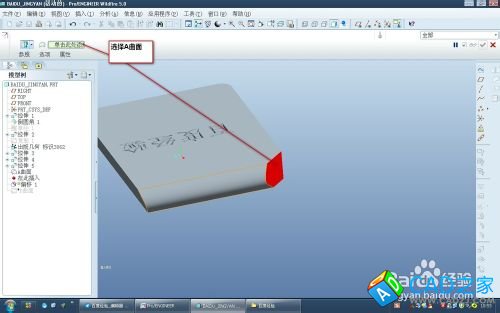

4选择A曲面进行替换。替换后的特征如图显示。
proe5.0偏移命令里替换曲面特征怎么用?

proe5.0偏移命令里替换曲面特征怎么用?

proe5.0偏移命令里替换曲面特征怎么用?

应用场景2

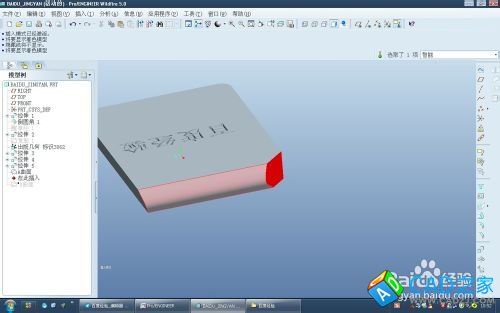

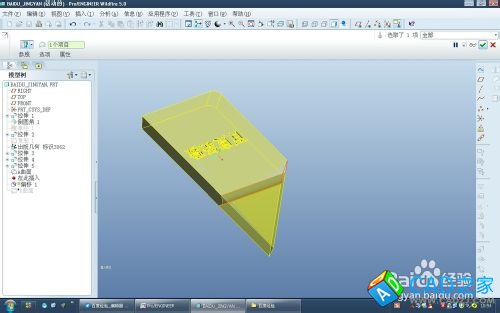

1复制B曲面,选择A曲面作为实体上的曲面(这时A曲面是没有被复制的)

proe5.0偏移命令里替换曲面特征怎么用?

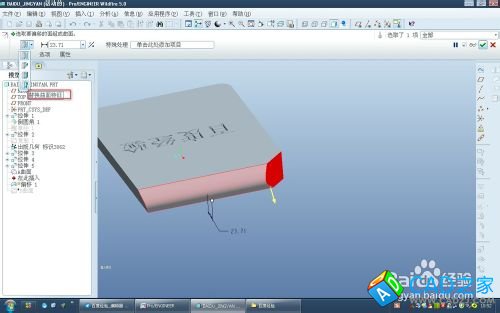

2这个步骤与上面是一样,这个是让大家体验下不同曲面的影响。
proe5.0偏移命令里替换曲面特征怎么用?

proe5.0偏移命令里替换曲面特征怎么用?

注意事项
曲面不能被隐藏,然后就是替换的时候是实体面去替换这个曲面。

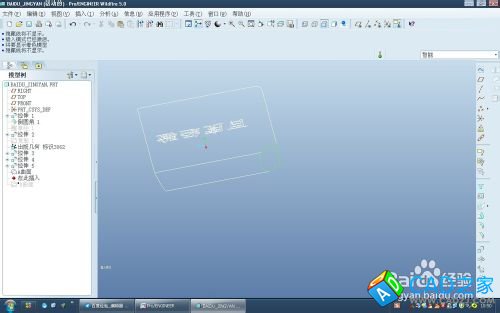

可以用线框模式确认是否是曲面
