Proe5.0草绘显示截面不完整怎么办

时间:2014-06-23 06:48:55 来源:未知

proe5.0拉伸或者其他实体命令要草绘时,我们的截面是完整的,但是显示还是截面不完整怎么检查哪里出了问题?

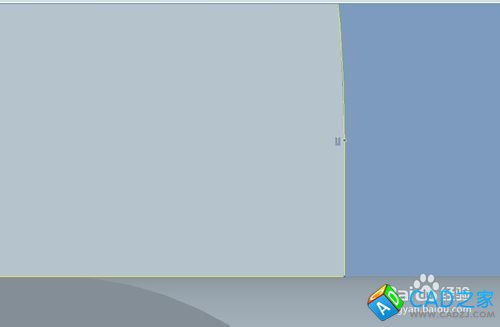

  1. proe5.0实体命令进行草绘截面或者草绘图形,经常会发现错误。发现错误一般的2种情况,一个是草绘截面多画了一部分,另外一部分就是没有形成一个封闭环。闭合后一个阴影面积出现。
    proe5.0草绘显示截面不完整怎么办
    proe5.0草绘显示截面不完整怎么办

    没有形成封闭环的解决办法。
  1.

    使用“着色封闭环”和“加亮开发端点”工具检查,如果有红色端点出现,就是这个地方没有闭合。

    proe5.0草绘显示截面不完整怎么办
  2.

    使用“拐点工具”,选择两条线,就会自动闭合了。

    proe5.0草绘显示截面不完整怎么办
    proe5.0草绘显示截面不完整怎么办


草绘封闭了还是出现不完整。

  1. 这种情况打开“着色封闭环”和“加亮开发端点”工具检查,是没有红色点,只能坚持多余的线条出现。建议重新删除重新选择。

    proe5.0草绘显示截面不完整怎么办


注意事项

  • 红色亮点是关键,ok后是一个阴影面积
