我们高兴地告知您：NX6 的Maintenance 版本NX6.0.1 已经可以下载啦

　　注意：在下载时需要有效的 WebKey 帐号

　　下载步骤如下：

　　_ 启动IE浏览器，输入 URL:

　　_ 输入您的WebKey Username:

　　_ 及您的WebKey Password:

　　_ 从 Product updates 分类中，选择'NX/Unigraphics NX'

　　_ 选择 Maintenance- Release, NX6, 选择相应的平台，下载

　　TC_Ent Tips

　　1. 设置TCVIS_USE_FMS环境变量

　　如果您在已经安装Teamcenter 2007胖客户端的机器上运行Teamcenter Enterprise， 当使用可视化浏览时将会存在问题。TCVis找不到可视化文件，报告无法打开文档。

　　打开TCVis的日志文件，在其中将发现类似以下的信息：

　　=========================================================

　　FMSS ervice: TCVIS_USE_FMS is not set (by default use FMS)

　　FMSService: FMS_HOME = H:appsUGSTeamcenterTc2007RCfcc

　　FMSService: FCC has bees successfully initialized

　　=========================================================

　　造成问题的原因是：在Teamcenter 2007中使用了FMS，而TCVis也会认为对于Teamcenter Enterprise也应使用这个FMS，从而无法正确找到文件。

　　对于这个问题，可以通过设置如下环境变量来绕开：

　　TCVIS_USE_FMS = False (告诉TCEnt不要使用FMS)

　　TCVIS_SUPPRESS_FCC_WARNINGS = True (关闭未使用FMS的警告信息)

　　现在您可以正常地在TCEnt中浏览可视化文件了。

　　NX Tips

　　2. 怎样使用各种疲劳寿命准则?

　　问题:

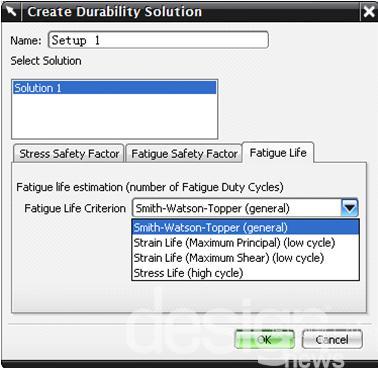

　　在产生/编辑Durability Solution 的时候有一个对话框，让用户选择"Fatigue Life"的4种标准，怎样选择这个4种标准?

　　回答

　　疲劳分析基本上是依靠经验，有几种可以使用的准则，每一个都是基于它们的假设理论。

　　第一个是应力寿命(stress life) 准则，它假设在一定的循环次数以后产生疲劳。这种情况适合应用于分析快速的交变应力的情况，比如高速齿轮的牙齿的分析;在这个情况下，变形主要在弹性范围内。

　　应变寿命(Strain life)准则发生在塑性变形中。有两种准则：最大主应力和最大剪应力。这种情况下是应力变化比较小的情况下，但是有可能出现某些塑性变形。

　　Smith-Watson-Topper在应变寿命公式中添加平均应力，这更加适合使用在平均应力为零的情况，比如载荷半周期变化。

　　请注意的是当您使用后3种准则时，由于疲劳分析中需要使用到应变，您在静态分析的时候，必须要求输出应变的结果。如果您使用的是第一种应力寿命准则的时候，您在做静态分析的时候，可以只选择应力输出结果。

点击看原图
