ThinkDesign 2009独特功能概况

　　本文介绍了ThinkDesign 2009独特功能概况。

　　ThinkDesign2009在继承原有各版本优势技术的同时，在实体、曲面、钣金、工程图等方面均增强或新增许多功能。本文将对ThinkDesign2009的新功能及ThinkDesign的部分传统优势技术进行简要的介绍。

　　一、框架

　　“框架”是ThinkDesign2009新增的一个功能，它将帮您快速的完成框架类零件的创建。框架的应用大致分为两步：1)创建路径;2)添加构件。下面将通过一个实例来对框架功能进行简单介绍。

　　(一)创建过程

　　1、创建路径

　　创建路径是创建框架类产品的第一步骤。路径即框架类产品的抽象结构，表现为多条相连或相交的直线段。这为设计者提供了一种快速勾勒空间结构的方法，而不必过多的考虑构成框架的具体材料。在ThinkDesign2009中，可以在“3D草图”环境下，快速的完成三维路径的创建，图1-1便是在该环境下绘制空间轮廓，它代表了框架的空间结构。

　　2、添加构件

　　创建完路径后，执行菜单命令“插入”/“框架”/“构件”命令，或单击框架工具栏上的按钮，并可启动“构件”命令，此时在图形区的左上角将出现如图1-2所示的命令选项列表。在该列表中可以完成框架构件的所有设计。

　　选择图1中上部四条边作为第一个路径，在该路径上我们将使用相同的构件。打开“直线”/“截面”下拉列表，可看见ThinkDesign2009提供了许多预置构件，如图1-3所示。选择“Rectangular Tube”我们将添加一矩形截面管材。

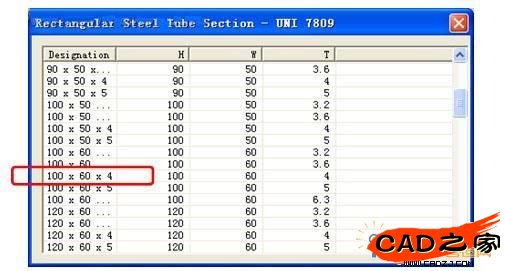

　　单击“截面”选项前的“+”号，系统将弹出如图1-4所示构件规格列表，系统将列出所有可用构件规格。本例选择“100x60x4”项。

　　此时，构件的预览会显示在选定的路径上，如图1-5所示。

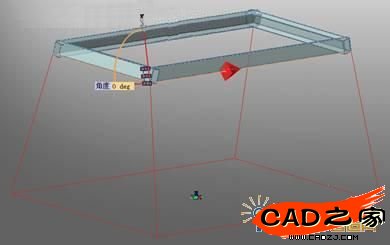

　　在图1-6中，可以看到在构件的端面有许多对齐的锚点，可以选择相应的锚点到路径上，本例中选择中间锚点与路径对齐。同时，在构件的端面还显示一条橙色的弧线，拖拽该弧线可以调整型材的放置姿态，本例中将放置角度设置为14°。

图1-6

　　打开“更多选项”/“连接类型”列表。如图1-7所示，系统给出了构件的3种连接形式，选择某种类型，相应的预览会显示在模型的预览上。

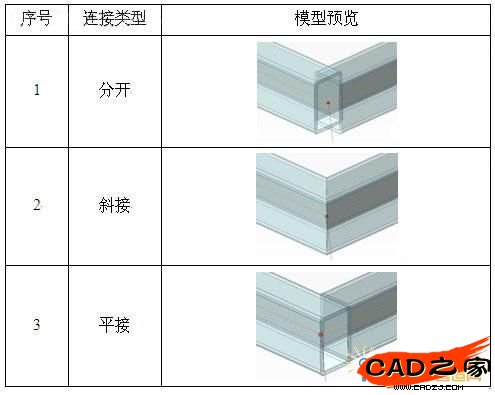

　　三种连接类型的图形说明可见表1-1.

　　本例中选择“斜接”。勾选“更多选项”下“插入组件”选项(如图1-8所示)，构成框架的每个构件将以“零件”状态存在。如果不勾选该选项，每个构件将以“特征”状态存在。

　　单击应用按钮，此时模型如图1-9所示。

　　按照上述方法，我们可在底部添加一个“工”字截面的构件，连接类型依然选择“斜接”，完成后的模型如图1-10所示。

　　最后，我们将给链接上下框架的立柱添加构件。这次我们选择“圆管”作为构件，圆管规格为“42.4x3.2”，连接类型选择“第一面”或“全部面”。完成后模型如图1-11所示。

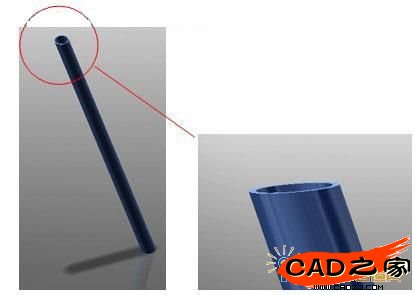

　　此时每个立柱的上下端面已被系统自动切除，如图1-12所示。对于完成后的框架，仍可通过“修改框架构件”命令重新定义。其过程与添加构件类似，这里不再赘述。

　　(二)小结

　　从以上的建模过程中不难看出，ThinkDesign2009的框架功能具备以下特点：

　　·具备丰富的构件库(用户也可以对其自定义);

　　·可按选择的连接类型，自动创建接头形式;

　　·同一框架中可以使用不同的构件。

　　结合ThinkDesign的“智能对象”功能，框架功能特别适用于钢结构件、框架类工装以及其它桁架类产品的设计。

　　二、智能对象

　　智能对象是ThinkDesign的传统技术亮点，ThinkDesign 2009继承了该技术优势。由于其突出的技术优势，在这里有必要向读者介绍一下。智能对象是ThinkDesign提供的一种智能化的用户自定义特征。它可极大的避免重复劳动、提高工作效率。下面仍然一个实例对智能对象进行一下介绍。

　　(一)应用介绍

　　图2-1所示为某一产品的覆盖件。考虑到安装，在其内部要添加一些连接结构。现已完成了连接柱的外形轮廓，我们的任务是完成全部连接柱的完整的结构设计。

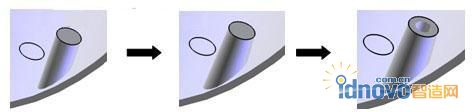

　　如图2-2所示，一个连接柱的常规建模过程大致分为三步：1)创建拉伸实体;2)添加拔模斜度;3)添加连接孔特征。对于任何一种覆盖件来说，类似的连接结构的都不会只有一个，如果每个连接柱都按照上面的方法创建，显然有些单调和麻烦。设计师们喜欢的是有挑战性的、创造性的工作。有没有办法使得以上结构的创建变得简单呢?智能对象可以做得到。

　　图2-3显示的是ThinkDesign的智能对象库(位于图形区的下部)。在这里系统预置了好多常用结构，用户也可以根据需要自行定义新的智能对象。我已事先定义好了一个创建连接柱的智能对象(图2-3中圈起的部分)。使用时，只需将其拖拽到图形区的相应轮廓上即可。

　　图2-4显示的是完成后的效果，从图中可以看到，所有连接柱的形状并不相同，有圆形的、有方形的、还有方形加一个半圆形的。而所有这些结构的创建用的却是同一个智能对象，这就是智能对象与其它CAD软件类似功能的鲜明区别之一：自动适应轮廓形状。

　　以上看到的是利用智能对象创建特征的一个实例。而实际上，设计过程中的草图、特征、零件、装配体，四个层面的对象都可定义成智能对象。由于篇幅所限，这里只简单介绍一下装配结构的智能对象的应用。图2-5所示的为一个简单的钻模，现只剩下最后一步：可换钻套的添加未完成。下面要做的完成可换钻套的设计。

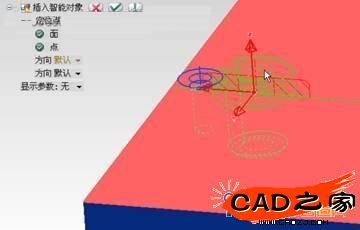

　　在图2-6所示的智能对象库中，已事先定义好一个可换钻套的结构，它由一个可换钻套及一个螺钉组成，是一个典型的装配结构。下面便可将其直接拖拽到图形区中相应位置，只需选择放置面及放置点即可，如图2-7所示。

图2-6

图2-7

　　图2-8所示的为完成后的效果，已在钻模顶板上完成的一个可换钻套及一个螺钉的添加。将其隐藏掉，可看到在顶板上相应的光孔及螺纹孔也创建出来了。

图2-8

图2-9

　　(二)小结

　　与其它CAD软件类似功能相比，智能对象具有以下连个鲜明的特点：

　　·自动适应轮廓形状;

　　·可以是草图、特征、零件及装配结构。

　　智能对象的应用可以1)极大的避免重复劳动、提高工作效率;2)共享劳动成果;3)制定公司的内部标准等。

　　三、交互建模技术

　　交互建模技术是ThinkDesign2006便发布的功能，由于其巨大的应用价值，这里不妨向读者进行一下简单的介绍。交互建模技术或简称为ISM技术，是Extech公司针对以往中间格式的无参模型无法修改的问题而推出的。它的推出解除了历史特征对重建模型的限制。

　　(一)应用介绍

　　图3-1所示为某个铸造车间从上游厂商得到的一个中间格式的模型。该模型的产生是由于两家CAD系统的不同，而不得已进行的转换;或者是上游厂家出于技术保密的目的故意进行了去参处理。

　　一般来说，由于不能对其进行有效处理，这种中间格式的模型对生产的指导意义并不大。而ISM技术，由于突破了历史特征对重建模型的限制，因此可以处理这种无参模型。下面即将介绍的便是对铸件进行结构简化的实例。

　　出于简化工艺的目的，现预对模型下部的加强筋结构(图3-1中被圈起的部分)进行简化处理。

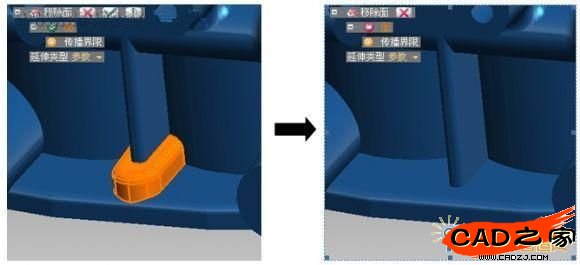

　　删除底台

　　启动ISM的“移除面”命令，选择铸件下部的底台，单击“应用”按钮，便完成了第一小任务，整个过程及处理前后的变化如图3-2所示。这里使用“移除面”命令删除了一个已有的的结构特征。

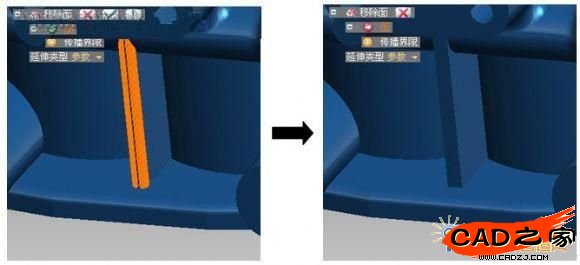

　　2)删除圆角

　　仍使用“移除面”命令，删除立筋的两侧圆角。整个过程及处理前后的变化如图3-3所示。

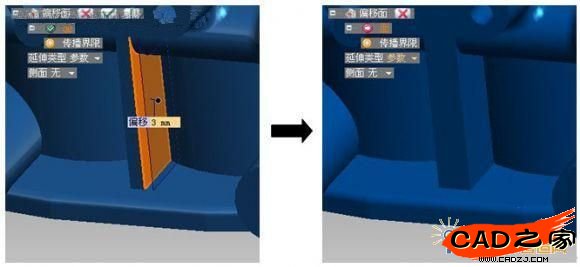

　　3)加厚立筋

　　考虑到保证铸件下部的强度，使用“偏移面”命令增加加强筋的厚度。整个过程及处理前后的变化如图3-4所示，这便完成了对一个原有特征的修改。

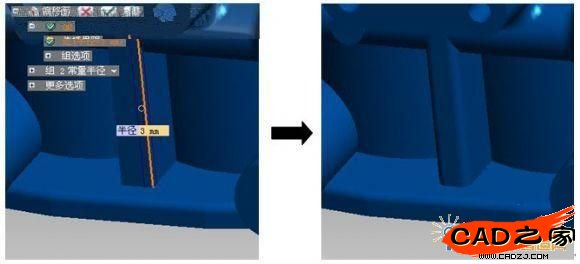

　　4)添加圆角

　　启动实体建模命令“倒圆角”，选择立筋的两侧棱线，重新添加圆角特征。整个过程及处理前后的变化如图3-5所示，这便完成了对一个新特征的添加。

　　以上便展示了使用ISM技术，删除、修改旧特征，使用实体命令添加新特征的过程。对于ISM技术的处理过程，在ThinkDesign的历史树中是有记录的(如图3-6所示)，对于不满意的地方仍然可以进行重新定义。

　　最后，需要指出的是ISM技术虽然是针对无参模型提出的，但实际上，它也可应用于ThinkDesign本生的有历史特征的有参模型。由于篇幅所限，这里不再详细介绍。

　　(二)小结

　　ISM技术既可以用于无参模型的修改也可以用于有参模型的处理。它的提出解决了：

　　·无参模型因为导入的文件缺少历史特征而无法修改的问题;

　　·对于有参模型，不必花费大量的时间去理解零件的建模过程，更不必担心尺寸修改引起的不良后果。

　　ISM技术极大的增强设计的创造力和产出。

　　总结

　　ThinkDesign2009作为ThinkDesign的最新版本，继承了ThinkDesign原有各版本的优势技术，同时还不断针对世界各地的用户、特别是中国用户的需求进行了大量的改进工作。随着ThinkDesign的不断发展，它必将不断推出革命性的建模技术、越来越贴近中国用户的使用需求，从而帮助中国企业不断发展、创新。
