眼镜的TD Styling三维建模和渲染

　　本文介绍了眼镜的TD Styling三维建模和渲染相关内容。

　　TD Styling是Extech公司ThinkDesign产品的工业造型模块，它提供了一整套的创新设计手段，可以帮助设计师从一张草图开始，顺利的完成产品的造型设计。其主要功能有：混合建模技术、GSM技术、超强的曲面填充、强大的渲染功能、逆向工程等。TD Styling在工业设计领域具有非常强大的优势，它简单高效的曲面建模、实体曲面的混合建模、方便实用的动静态渲染等功能都另人称道。最值得一提的是，它具有“傻瓜级”的入门难度，即使以前没有接触过三维，在3到5天的时间也能设计出漂亮的作品来。

　　眼镜中的光学镜(比如近视镜)，形状相对规则，可以用实体建模、布尔运算的方法建构出镜架的主体。而太阳镜等形状比较复杂的产品，则需要采用曲面建模的方式，然后封闭成实体。两者在设计思路上其实是相同的，都是构建主体，然后建立过渡，最后合并成整体，进而分割出眼镜各部分零件。下面就一个男款情侣镜(万新光学提供，并保留其相应权利)的设计，给大家做一个介绍。

　　1. 把提供的眼镜效果图导入到TD Styling模型里。利用效果图构建镜框的草图，如图所示。绿色线框和红色线框。

　　2. 因为效果图是在一个平面做的，而模型是在三维空间里完成。因此我们需要把俯视图中的红色线框，移动复制到相应的空间平面里。如图所示：

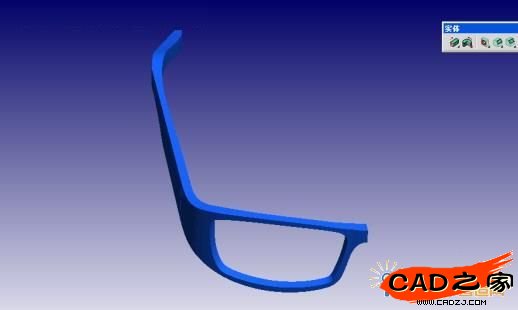

　　3. 进行实体拉升，然后布尔运算求交集，做出镜框。如图所示：

　　4. 依照上述方法做出镜腿，如图所示

　　5. 做出镜框和镜腿的过渡部分，一般过程是用曲线桥接边界，然后放样曲面，最后封闭成实体，进行布尔运算，最后合并成整体，如下图：

　　6. 分割主要零件，添加眼镜的其他细节部分，最后镜像。在这里我们添加各个零件所需要的材质。镜框、镜腿为塑料板材的，装饰件以及合页为镀金效果的金属件。动态渲染效果如下：

　　7. 下面介绍下静态渲染，渲染的三要素：材质、光源、环境。这要把这几方面调节好，就可渲染出非常逼真的画面。当然要想达到非常好的效果，还需要耐心的调试。

　　总结，用TD Styling来设计眼镜之类的消费品是非常方便的，它灵活的曲面、精确的实体以及逼真的渲染，覆盖了整个设计流程，而这一切就在同一环境下进行的，仅这一点就能名大大降低学习成本，加快学习速度。

　　下图为万新光学的设计师在培训期(5天)后完成的设计作品。
