国产CAD软件近年来发展很快,但相比国外同类软件,国人对国产CAD软件的了解是远远不够的。要想振兴民族软件产业,我想最关键的还是广大用户首先要了解国产软件、应用国产软件,离开这一点,一切都是空谈。正因为如此,对于国内譬如中望公司牵头成立国产软件联盟、出钱出力举办全国巡展推广国产软件的做法,就得到了很多业内人士的认可。近日中望推出了中望CAD2009,这也是关注国产软件的人所期待的,中望公司一贯的务实作风,让这款软件在稳定性、速度和个性化功能上都有了很大的改善。
以下是我体验中望CAD2009后对于打印新功能的一些体会,其他新功能会在日后和大家逐一分享。
1. 新增“添加绘图仪向导”
添加绘图仪向导可用来配置现有的WINDOWS绘图仪或新有的非WINDOWS绘图仪。所有的配置信息都保存在PC5文件中。添加新绘图仪和打印机。向导将生成一个 PC5 文件,可以在绘图仪配置编辑器中编辑它。所进行的配置将存储在中望CAD2009 ChsPlotters子目录中。

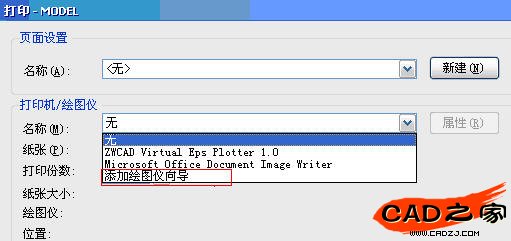

开启“添加绘图仪向导”的方法是:
点击之后,中望CAD将显示:
单击“下一步”,

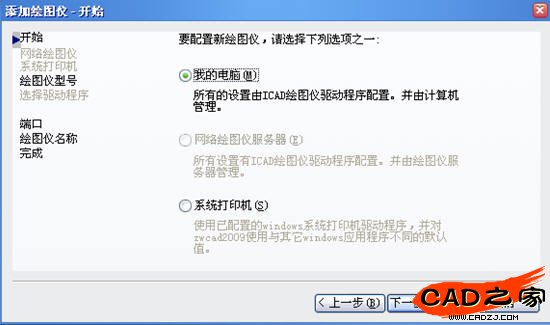

可以从中选择一种打印机:
我的电脑 配置本地的非系统打印机,
中望为用户提供了多种的HP绘图仪驱动和光栅格式驱动。
系统打印机 配置系统打印机。
向导将提示选择在Windows操作系统中配置的打印机,指定打印机的名称。
单击下一步,选择端口。
单击下一步,命名绘图仪名称。
再下一步选择“完成”按钮结束向导。
2. 绘图仪配置编辑器
在上面添加打印机时,中望CAD将根据给出的文件名以PC5文件格式保存配置文件,文件存放在中望CAD 2009 ChsPlotters子目录中。
如果需要,可以使用“绘图仪配置编辑器” 修改 PC5文件的绘图仪端口连接和输出设置,包括介质、图形、自定义特性、用户定义的图纸尺寸。
可通过以下方式打开绘图仪配置编辑器:
从“添加绘图仪”向导中选择“编辑绘图仪配置”。
在“页面设置”对话框中选择“特性”。
在“打印”对话框中选择“特性”。
绘图仪配置编辑器包含三个选项卡,分别为:
“基本”选项卡 包含配置文件的基本信息。
“端口”选项卡 包含打印设备与计算机之间的通信信息。
“设备和文档设置”选项卡 包含打印选项,可以修改打印配置(PC5)文件的多项设置。
3. 增加支持对打印样式淡显、灰度、线型的设置
增加对打印样式特性“淡显”的支持,可以选择颜色强度设置,以确定在图纸上打印时的用墨量。有效值为 0 到 100,若为 0 将使颜色淡化为白色。选择 100 则按照真实颜色强度显示颜色。只有在打印机被配置为打印彩色或灰度时,并启用抖动,淡显设置才有效。
同时还增加了对打印样式特性“灰度”的支持,打开灰度后,若打印机也支持灰度,在打印时,对象的颜色将都转换为灰度。黄色等浅颜色将以低灰度值打印。深颜色以高灰度值打印。若关闭灰度的设置,将以对象颜色的 RGB 值进行打印。对象的颜色或打印样式的颜色都支持灰度的设置。
也可支持对打印样式表的线型的指定。打印样式线型的默认设置为“使用实体线型”。
以上是本人体验中望CAD2009后对打印新功能的一些介绍。“以客户为本”是中望公司一贯坚持的设计理念,用户的需求是第一位的,实用的新功能的增加,为用户带来不少方便,相信对用户的设计工作也会带来一种全新的体验!
还是这句话,国产软件的发展,最关键的是广大用户首先要了解国产软件、应用国产软件,离开这一点,一切都是空谈。作为设计师,本人真诚希望国产CAD软件能获得快速发展,希望国产软件能走进广大企业用户,满足用户的业务发展需要。
