创建AutoCAD2008模板/样板文件（二）

五、绘制图纸框：

绘制机械图形的时候，一般将图形放置在某一正规图幅的图纸框中，国家标准图幅有A0、A1、A2、A3、A4等，现在绘制一个横向放置的A3图纸框，其尺寸为297mmx210mm。

1、在“绘图”工具栏上单击“矩形”图标，启动“矩形”命令，在命令行中输入“@297,210”并回车。



2、用同样的方法，绘制一个267mmx200mm的矩形。

3、开启状态栏中的“线宽”按钮，然后选择第一个矩形，在“对象属性”工具栏中的“线宽”下拉列表中选择“0.00mm”（因为当前层为“粗实线”层）。

然后单击修改工具栏上的“移动”图标，启动“移动”命令，把第二个矩形移动到合适的位置，最后如图所示。



六、绘制标题栏：

1、创建表格样式。

（1）、【格式】菜单——“表格样式...”命令，打开“表格样式”对话框。



（2）、单击“新建”按钮，在“表格样式名”文本框中输入“零件表格样式”，如图。



然后单击“继续”，打开“新建表格样式”对话框，设置如图所示。

“单元样式”选项组，下拉列表中选择“标题”。

“基本”选项卡中的对齐方式选择“正中”，其他默认。



“文字”选项卡中的文字样式选择“DIM”，其他默认。



“边框”选项卡中，“双线间距：0.3”，边框特性选择第二个按钮“外边框”。



（3）、最后单击“确定”按钮，返回到“表格样式”对话框，在“样式”列表中选择刚才创建的“零件表格样式”，然后单击“置为当前”按钮。



2、绘制表格。

（1）、在“绘图”工具栏上单击“表格”图标，打开“插入表格”对话框。

“插入方式”选择“指定窗口”，“列和行设置”选项组中——“列：7”，“数据行：3”，“设置单元样式”选项组中“第一行单元样式”、“第二行单元样式”和“所有其他行单元样式”均选择“数据”。（这里是自己乱琢磨的，因为昨天绘制表格一直处理不好）



（2）、设置完毕，确定后，系统提示指定第一个角点，指定后，提示指定第二点时，在命令行中输入“@140，40”并回车，绘制一个长140，宽40的表格。



（3）、确定后，弹出“文字样式”对话框，并将光标指定在A1框中，如图所示。（有一点很不明白，为什么出现的行数和设置的不一样，而且还是“1、2、3、4、6”这样排列，“5”呢？，昨天卡在这里好几个小时）。#p#分页标题#e#



（4）、在表格外任一点单击，关闭该对话框，使用“移动”命令将表格移动到图纸框的右下角。

3、编辑表格单元。

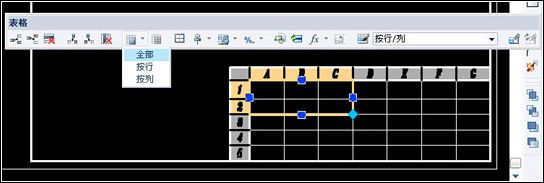

（1）、合并单元表格。用鼠标选中表格的第一行和第二行的前三列，弹出“表格”对话框，单击“合并单元”图标选择“全部”，最后结果如图所示。



（2）、使用相同的方法合并其他的表格单元，结果如图所示。



（3）、调整表格单元的宽度。单击第三行第一个单元，点击鼠标右键，在弹出的快捷菜单中选择“特性”选项。



打开“特性”，在“单元”选项组中的“单元宽度”文本框中输入15。



同理，然后一次选择第三行的后6列单元，依次把单元宽度修改成30、25、15、20、15、20，最后的结果如图所示。



4、在标题栏中输入文字。

双击第二行第一列单元，弹出“文字格式”对话框，选择“DIM”文字样式，然后在此单元内输入文字“设计”，同理输入其他文字，如图。



七、创建带有标题栏的图纸框块：

其实我也不知道为什么要有这一步，既然课本上有，就按它的来创建。

在“绘图”工具栏中单击“创建块”图标，打开“块定义”对话框，在“名称”文本框中输入“A3横向”，在“基点”选项组中单击“拾取点”图标，返回到绘图区，选择图纸框外面矩形（第一个矩形）的右下角；在“对象”选项组中单击“选择对象”图标，返回到绘图区，选择第二个矩形和标题栏表格2个对象，回车确定。

设置完毕，如图所示，单击确定。



八、输出为模板/样板文件：

1、【文件】菜单——“另存为...”命令，打开“图形另存为”对话框，在“文件类型”下拉列表中选择“AutoCAD图形样板（*.dwt），如图所示。



2、单击保存，系统将打开“样板选项”对话框，“说明”文本框中输入自己的说明文字即可。确定。



这样就算是创建好一个具有标准A3图纸的模板/样板文件，可以基于该模板/样板文件绘制机械零件图。

总算是完了，真是累人，学习中摸索，摸索中学习，就是太浪费时间了。
