AutoCAD由立体图生成三视图的方法

时间:2008-08-01 11:22:27 来源:

要求:把下图中的实体生成零件的主、左视图,并作A-A剖视、主视图做全剖,左视图作局部剖。

生成的视图如图所示:

做图过程如下:

在CAD中,切换到所需布局,点击“视图→视口→新建视口”,得下图,按下图设置:


按下图中的提示初步生成三个视图:

切换到模型窗口,点击“视图→三维视图→主视图”,作图中所示辅助线框:

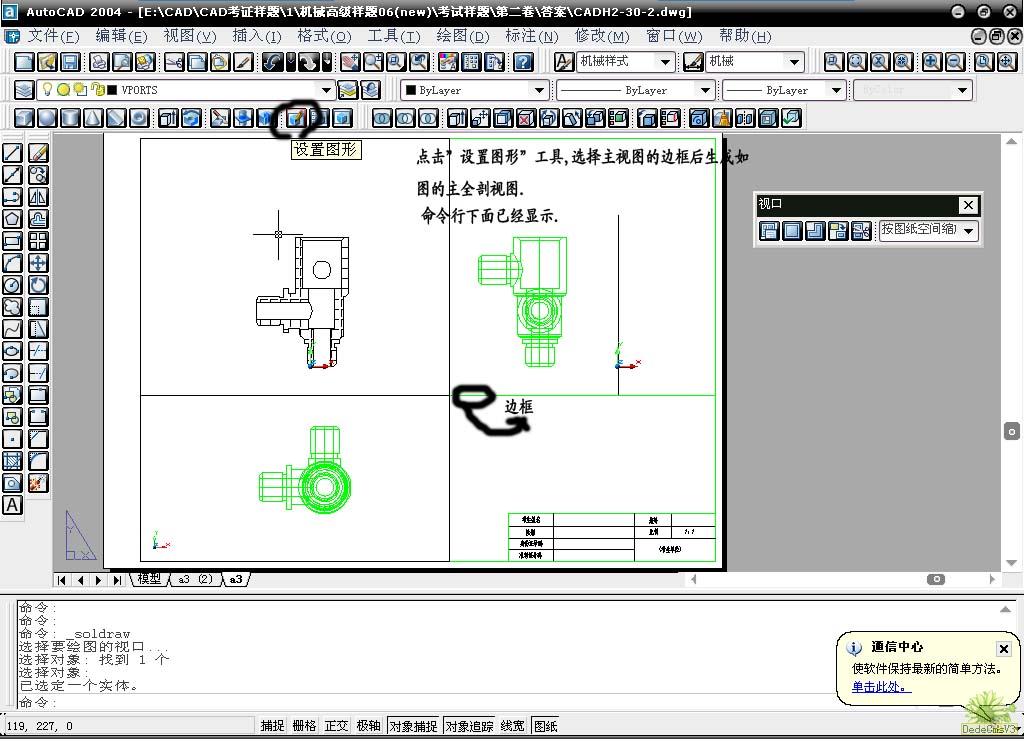

切换到布局窗口,生成主视图

切换到模型窗口,关闭实体所在的图层,使用“align”命令,如图,把主视图对齐入辅助线框内。

用同样的方法,生成A-A剖视图。
对于左视图,使用的是如下命令:
      命令: _solprof
      选择对象: 找到 1 个
      选择对象:
      是否在单独的图层中显示隐藏的轮廓线?[是(Y)/否(N)] <是>:
      是否将轮廓线投影到平面?[是(Y)/否(N)] <是>:
      是否删除相切的边? [是(Y)/否(N)] <是>:
      已选定一个实体。

最后,当把三个视图对齐到辅助线框后,把模型窗口的辅助线框删除,再把布局窗口的在三个视口删除

。返回模型窗口,把生成的三个视图剪切,在布局窗口里粘贴。如下图:


打开“图层特性管理器”,把不可见轮廓线(视口名称-HID)冻结,把可见轮廓线(视口名称-VIS)的

线形颜色设置成绿色,大小为3.5mm。最后,再画上中心线,补充细节即可。
