CAD图纸打开看不到内容是怎么回事

 从照片看，图纸有3MB多，图面上有一些东西，但显然不是他希望看到的图纸。我当时分析，可能有下面几种原因：图层被关闭或冻结；视图显示的区域没有图形，可全图显示试试；离主图形很远的地方有图形，以至于主图形显示很小。前两种对于熟练使用CAD的人来说都不是问题，所以很可能是最后一种原因。但由于没有图纸，我不敢确定，因此建议他把图纸发给我。
今天早上看到了他发给我的图纸，打开图纸后，看到的图面是这样的，如下图所示。

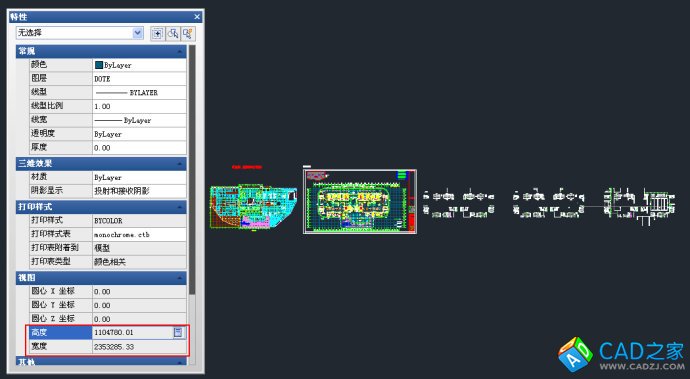

在图面上可以看到一个绿色的图形，但这个图形从左往右框选不中，从右往左可以框选中，选中后夹点在右上角，显然是图块的一部分。双击鼠标中键全图显示后，图面变化不大。按CTRL+1将特性面板（属性框）打开，看一下视图的大小，这次就发现问题了，如下图所示。

当我们不选择任何对象打开特性面板时，在视图部分可以看到当前视图中心的坐标和当前视图的高度和宽度，我们看到这张图中这些数据已经无法使用普通的数据显示了，都使用了科学计数法，而且是35以上，也就是当前视图高度的数量级已经达到了10的36次方了，初略算了一下，这个长度已经达到几十亿亿光年，已经远远超出了人类目前所探知到宇宙的边界了。仔细看图的右上方有个小点，就是刚才选中图形后显示夹点的地方，我想那可能是主图形所在的位置。
我们以那个点为中心缩放，但缩放一会儿就需要输入RE，回车重生成。我直接用窗口缩放，输入Z回车，输入W，回车，然后用一个小窗口将小点框住。反复这样操作多次，看着视图高度和宽度不断减小。终于当视图的高度和宽度不在用科学计数法显示的时候，我看到图形，如下图所示。

由于不知道远处的绿色图形是否有用，所以我并没有删除，其实这些图形看上去比主图形大那么多，应该是没有用的东西，如果可以删除的话，处理方法就简单多了。我们可以框选住这个绿色图形，由于他是图块的一部分，先炸开X，然后再框选绿色图形，删除，双击鼠标中键全图显示。视图尺寸变小不少，但主图形外还有一个巨大的图形，再次删掉后并双击鼠标中键后，图就恢复正常了。
之所以没看到图的时候我就判断可能是这种问题，是因为我之前已经不止一次看到过这样的图纸，但这种图纸怎么产生的，我一直也没有弄清楚，因为用常规的操作，图形是不可能一下子移到那么远的地方，感觉他们可能使用什么工具插件绘图，或者用什么工具转过图纸。
虽然遇到这种问题的可能性比较小，但问题可能会跟这张图不一样，但希望能通过这张图能给大家一些提示。在遇到类似的显示问题时，可以利用特性面板看一下视图的大小，如果视图尺寸特别大或者特别小，可以尝试将视图缩小或放大到合适的尺寸，看看效果如何。如果在当时的视图中找不到主图形在哪儿，不妨先将视图中能看到的东西先删掉，全图缩放看看，只要不保存覆盖原文件就好了。
