CAD平面图如何分段打印的详细图文说明

时间:2016-08-08 15:17:07 来源:未知

复制删除的方法是不行滴,如果碰到很长的图,那不是复制到想死的心都有了。

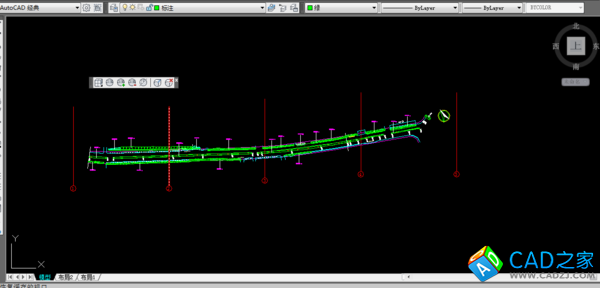

先在模型中用分幅线分几段,(或有的都有桩号的,这样就不需要分幅线了。)

然后再布局中插入一个图框,用视口工具创建一个视口

调整好合适的比例,接着在把刚才的图框和视口一起复制一个作为第二幅,双击视口,然后平移到合适位置。双击视口外空白地方,退出视口编辑。

依次类推,直到完成。

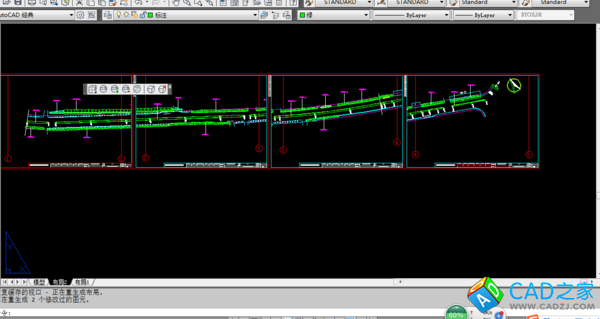

如下图效果(过程可能叙述的有些简单了,自己多思考一下就明白了)
