CAD作图时怎样搭配颜色好看的说明

时间:2016-03-23 23:14:30 来源:未知

我们在绘制CAD图的时候,会在不同图层用不同颜色的线条,主要目的是对不同功能的线条加以区分,而不是为了好看。因此,我们在绘图中的几个最基本的图层,线条颜色是约定俗成的统一的,如0图层用白色,dim标注图层用绿色,cen中心线图层用红色。



题主提出这样的问题,估计是个初学者,不过如果我们大家来探讨一下这个问题,也是很有意思的。毕竟CAD是工科的,色彩学是艺术科的。

下面跟大家讨论一下。

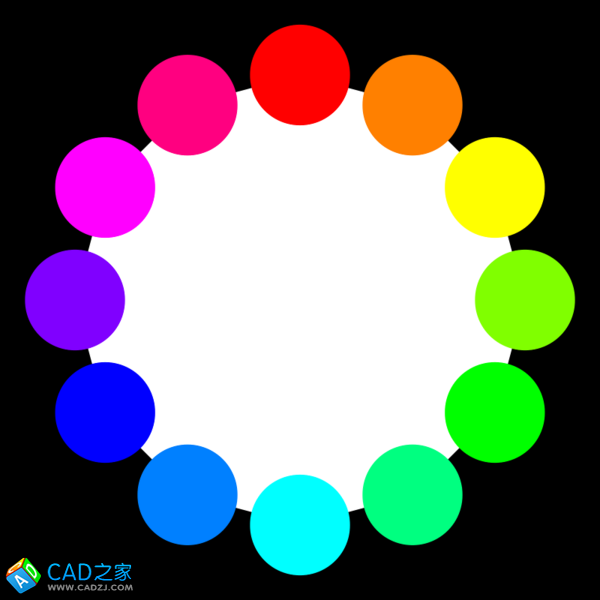

我们在研究配色学的时候,经常用下面这个12色环来跟大家学习。

这个色环的12点、4点、8点钟方向,对应的色彩是红、绿、蓝,正好是一个等边三角形,这三种颜色,大家称之为三原色。也就是三种最基本的色彩。而其他9种色彩其实是由相邻的2种颜色混合而成的。

而对于不同颜色的配色,在12色环中:

1、选择圆环对面的颜色,是最搭配的,如12点的红色配6点的浅蓝色,2点的黄色配8点的蓝色。

2、选择圆环中等边三角形的颜色,是最不搭配的,如三原色配在一起出现;再如2点的黄色、6点的浅蓝色、10点的紫红色,出现在一起是不搭配的。

3、选择圆环中相靠近的颜色,是搭配的。如12点的红色配1点的土黄色或配11点的洋红色。



根据上述理论,如果要线条颜色看上去搭配,我们在图层选色的时候可以根据这些原则来选色了。

如下面两个图,第一个是正常色彩,第二、第三个是根据配色理论换的颜色。

第二、第三个图是否好看呢?

估计是各人各话了吧。
