如何用CAD绘制手柄的详细图文教程

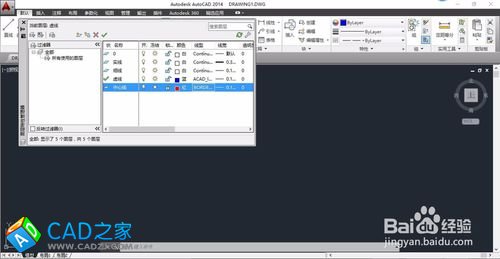

双击或者右键选择打开你的cad软件，该经验以cad2014为例，其他版本的CAD均可使用这方法。设置好图层特性。

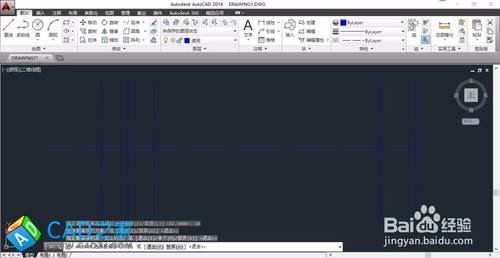

1、绘制水平中心线120mm，竖直50中心线mm。

2、将竖直中心线分别向左向右偏移7.5个单位，向右偏移82.5个单位。

3、将最右的中心线向左偏移10个单位。

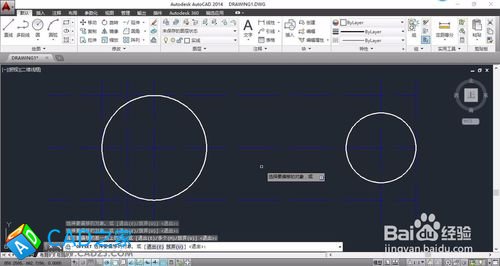

1、绘制2个半径分别为15和10的圆。

2、将水平中心线上下偏移15个单位。

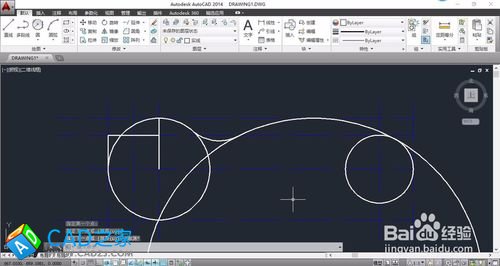

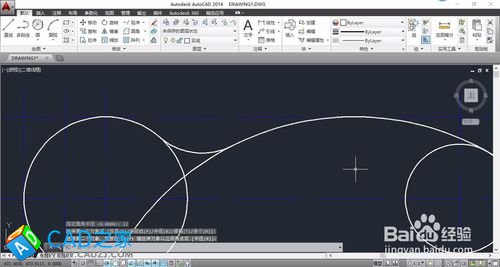

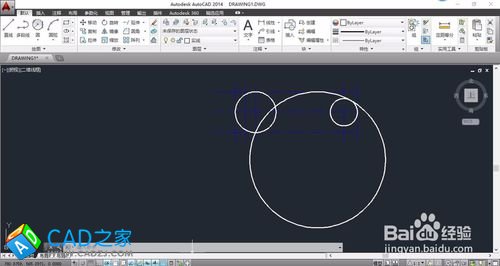

3、使用相切相切半径绘制圆，半径为15mm。

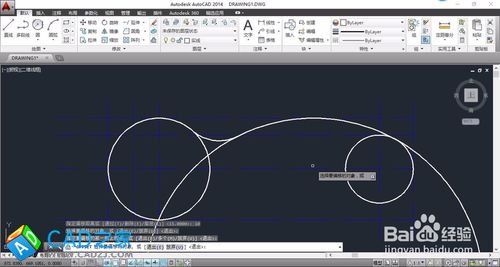

1、绘制圆角，圆角半径为12mm。

2、将水平中心线向上偏移10个单位。

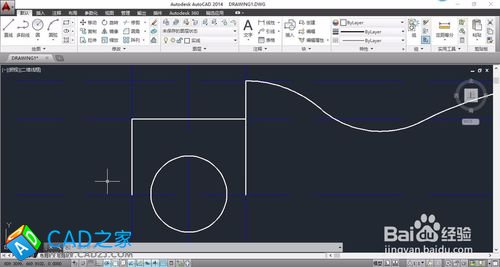

3、绘制3条实线，如下图所示。

1、绘制半径为5的圆，在中心线的交点处。

2、修剪左边圆部分的线条。

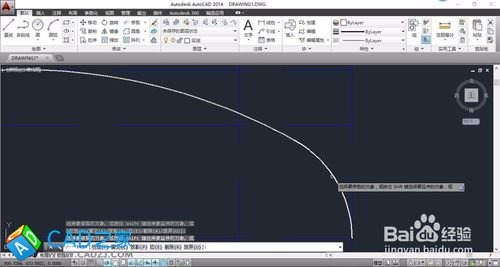

3、修剪右边圆部分的线条，与上一步一样，使用修剪工具。

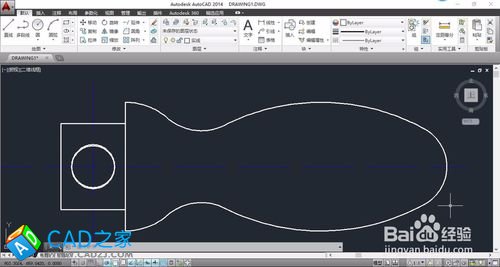

1、镜像所画的线条，就变成一个手柄。

2、删除多余的线条。就完成了手柄的绘制操作。
