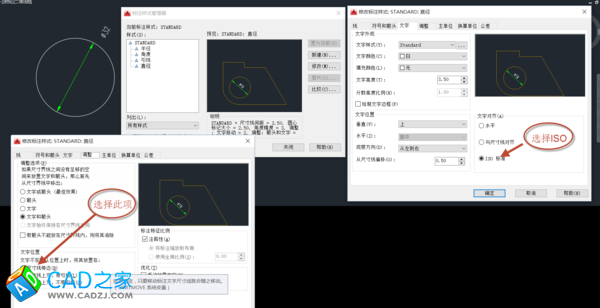

标注样式以现有样式为基础，新建一个专门标注直径的样式，文字选项卡中选择ISO标准，则会根据标注位置，文字与标注对齐（与下面说的调整配合，文字放置在圆内并可以放置下尺寸文字时与标注线对剂）或水平（引出到圆外时），如希望总水平的，就选择水平，调整选项卡，选择尺寸线旁，如选择尺寸线上方，就是会总是引出标注。而你的贴图应该是最下面的那个选项。
CAD直径标注时文字下方没有引出线的说明
时间:2015-11-29 15:52:10 来源:未知
