AutoCAD关于内、外切六边形的画法及其差别

时间:2015-03-04 16:10:12 来源:未知

工欲善其事，必先利其器，在使用CAD绘制图形时，一定要先了解其定义，才能有效率地绘制出合格的图形；本节CAD教程以实例设计，讲解关于内、外切六边形的画法及其差别；

在没有绘制图形前，先来学习下什么叫圆；什么是多边形；其图形的定义其缩略图如图1与图2；
先使用画圆命令，绘制直径为100的圆；
为了更好的说明内外切六边形，使用co（复制命令）把步骤2绘制的圆复制一个出来；

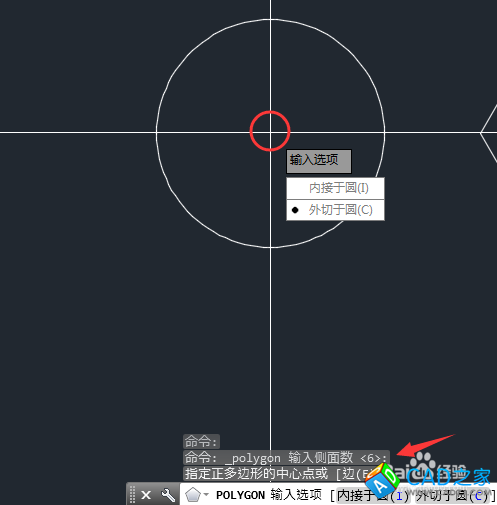

进入多边形命令后，先输入我们要绘制的边数（6），然后输入中心点（即绘制的圆心）
在多边形提示出现是内切圆还是外切圆时，先绘制内切圆，其结果如下图；
无论是内切六边形还是外切六边形，其绘图的过程是一样的，只是在选择内外切时才有区分，本次输入外切圆，通过以下两图，就清晰地绘制出内、外切六边形了；（下图中，左侧为内切圆，右侧为外切圆）
