AutoCAD新手自学教程:如何画窗的详细说明

时间:2015-02-01 14:09:15 来源:未知

cad 画窗的方法,怎么进行画窗呢!窗的表示的方法是什么如下图教您怎么用CAD来画窗。

  1. 单击如下图选择直线或按字母L键。

  2. cad 2008自学教程:[5]cad 画窗的方法
  3.

    在进行画如下对话框图,一条直线就画完了。

    cad 2008自学教程:[5]cad 画窗的方法

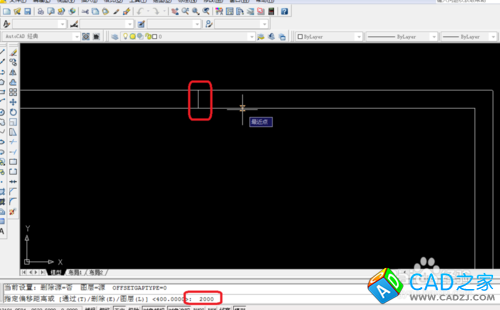

  4. 在选择这一条直线,按O,在回车,在输入2000在回车,在向左移就可以得到另一条线。

    cad 2008自学教程:[5]cad 画窗的方法
  5. 如下图可以得到的线。

    cad 2008自学教程:[5]cad 画窗的方法
  6. 在画出如下一条直线。

    cad 2008自学教程:[5]cad 画窗的方法
  7. 在按O,在回车,在输入50在回车。

    cad 2008自学教程:[5]cad 画窗的方法
  8. 如下图可以显示出来,选择它可以得出。

    cad 2008自学教程:[5]cad 画窗的方法
  9. 在进行偏移,在多按一次回车就可以连续偏移。

    cad 2008自学教程:[5]cad 画窗的方法
  10. 如下图可以看到了,偏移了四条。

    cad 2008自学教程:[5]cad 画窗的方法
  11. 在选择这几条线,从上向下选择。

    cad 2008自学教程:[5]cad 画窗的方法
  12. 选择Bylayer颜色。

    cad 2008自学教程:[5]cad 画窗的方法
  13. 如下图就是窗的表示了,简单吧。

    cad 2008自学教程:[5]cad 画窗的方法
