AutoCAD教你怎样画出房间的结构

时间:2015-02-01 11:20:47 来源:未知

本篇教程是讲述怎么画出房间的结构,用什么工具来画出来。

  1. 如下图是最终画图出来的效果。

  2. cad 2008自学教程:[2]cad画出房间的结构
  3.

    如下图所显示,单击直接,或者按快捷键L回车。

    cad 2008自学教程:[2]cad画出房间的结构
  4.

    在单击鼠标空白处,在进行拉动的时候输入6000,输入后就回车键,这就是一条直线了。如果不是直线的话就按F8就可以直线了。

    cad 2008自学教程:[2]cad画出房间的结构
  5.

    在进行下拉的时候输入5000,输入后就回车键,如下图可以看得出来。

    cad 2008自学教程:[2]cad画出房间的结构

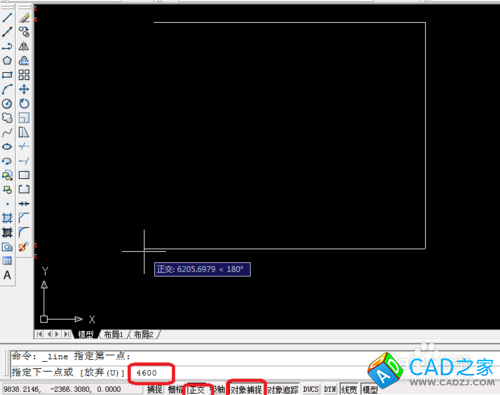

  6.

    在进行左边拉动,在输入4600输入后就回车键,就可以得出如下图。

    cad 2008自学教程:[2]cad画出房间的结构
  7.

    进行向下拉动,在输入240回车。

    cad 2008自学教程:[2]cad画出房间的结构
  8. 在边工具栏选择依偏移或者按O字母。

    cad 2008自学教程:[2]cad画出房间的结构
  9. 如下图在输入900,要偏移900毫米,这里是门口,这里说明一下要选择这个边才可以哦。

    cad 2008自学教程:[2]cad画出房间的结构
  10. 在单击左边,偏移900就可以出来了。一条线就可以了,是240的。

    cad 2008自学教程:[2]cad画出房间的结构
  11. 如下图在进行画500是行线,向上的线是画5000。

    cad 2008自学教程:[2]cad画出房间的结构
  12. 在进行偏移,选择上面的横线。

    cad 2008自学教程:[2]cad画出房间的结构
  13. 输入O字母,大小写都可以的,

    cad 2008自学教程:[2]cad画出房间的结构
  14. 在输入240,这个是意思是要偏移多少距离。

    cad 2008自学教程:[2]cad画出房间的结构
  15. 在单击上面就可以得出来一条线一样的出来。

    cad 2008自学教程:[2]cad画出房间的结构
  16. 单击如下图倒角。

    cad 2008自学教程:[2]cad画出房间的结构
  17. 在选择要倒角的线路,在选择另一条倒角的线路。

    cad 2008自学教程:[2]cad画出房间的结构
  18. 按照上一步的操作就可以得出如下图。

    cad 2008自学教程:[2]cad画出房间的结构
