如何为CAD专题地图加注比例尺的详细教程

首先，我们要在地图上找准两点，并测量其距离（直线距离，使用“对齐标注”命令）【命令不会使用者请自行百度，下同】

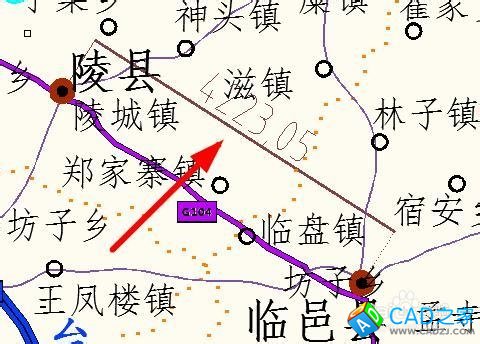

比如，在一个关于德州的专题地图上，我们测量陵县政府驻地到临邑县政府驻地的距离。记下这个数值:4223.05mm记作①（标记下同）。

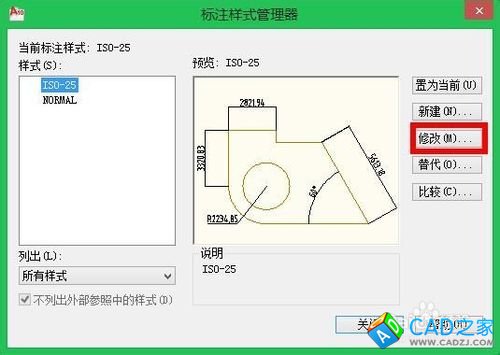

Ps：如果标注太小，请调出“标注样式管理器”——“修改”——“文字”，如下图：

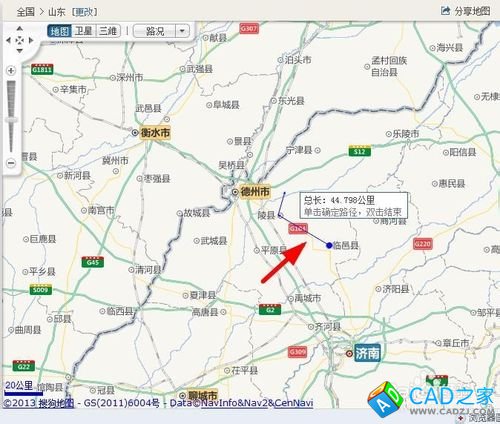

打开一个网络地图，建议使用搜-狗-地图，简陋，但适用。如图，找到“测距”命令。


在陵县点一下，在临邑县点一下，记下这个距离：31.3km②（不要看图片上的数值，它包含多余的一段，就是陵县后折出的一段），双击退出测距。


测量外边框长度，使用“线性”标注命令，记下这个数值40095mm③


1.图纸比实际A4纸放大的倍数：

数据③为40095mm，它在A4打印纸上的实际大小应为297mm，故可计算放大倍数为40095/297=135倍。

2.ＣＡＤ图上距离1mm代表实际距离？mm

陵县到临邑县距离31.3km②，即31300000mm，落到CAD图上为4223.05mm①。

则每mm代表31300000/4223.05=7411.070481mm

3.接下来是最难理解的一步，起码我认为这样。

绘制比例尺的目的是要在图纸上呈现出一个以1cm为段的折线或段线。

在CAD上绘制1个单位距离，使它出图时为1cm,那么这个单位应该是135cm（即1cm*135倍），即CAD上1350mm。

比例尺的最终结果是要表示图纸1cm代表实地距离？km。

由第2步知1mm代表实地距离7411.070481mm,那么1350mm即为7411.070481mm*1350mm≈1*107mm,即10km。

最后，绘制比例尺，呈现图纸时1cm(CAD上1350mm)代表实地距离10km的效果。
