基于SolidWorks的液压阀块的设计研究（五）

第5章三维液压元件库

5．1三维液压元件库概述

5．1．1标准元件库的技术及应用

标准件库是数据及其应用程序的集合。在计算机辅助设计系统中建立一个有效的标准件库，不仅能增强系统的功能，而且大大降低了数据冗余，提高设计效率。作为计算机辅助设计系统的一个重要组成部分，它把计算机辅助设计系统中大量的数据按一定的模型组织起来，并提供存储、维护检索数据的功能，从而使计算机辅助设计系统可以方便、及时、准确地获取信息。

5．1．2标准元件库的建立

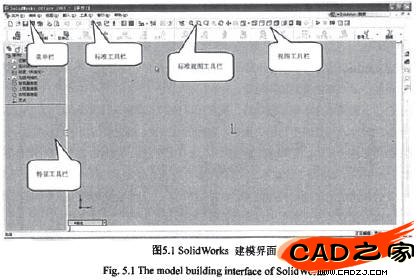

创新的、易学易用的SolidWorks是Windows原刨的三维设计软件。其易用和友好的界面，能够在整个产品设计的工作中，SolidWorks完全自动捕捉设计意图和引导设计修改。如图5．1所示为SolidWorks的建模界面。Solidworks 2007的操作界面有两个窗格，左边窗格包括特征管理器(FeatureManager)、属性管理器(PropertyManager)、配置管理器(CorLfigurationManager)、自定义的第三方插件[51]。

Solidworks2007建模过程中的的常用术语有以下几个：

(1)原点

以两个蓝色箭头显示，代表模型的(0，0，O)坐标，草图原点以红色显示，代表草图坐标系中(O，O)的位置。可以对模型原点加入尺寸和限制条件，但不能对草图原点加入尺寸和限制条件。

(2)基准面

平面的建构几何体。可以用基准面来加入二维草图、模型的剖面视图以及拔模特征的中立面。

(3)轴

用于产生模型几何、特征或复制排列的直线。可以使用几种不同的方法来产生轴线，包括使用几种不同的方法来产生轴线，包括使两个基准面相交等。

(4)面

帮助定义模型形状或者曲面形状的边界。面是模型上可选择的区域(平坦的或者非平坦的)。例如，一个矩形实体有六个面。

(5)边线

两个面或者曲面沿着一段距离相交的位置。、可以选择边线来绘制草图、标注尺寸以及进行其他操作。

(6)顶点

两条或者多条直线或者边线的相交点。可以选择顶点来绘制草图、标注尺寸以及进行其他操作。

应用SolidWorks 2007进行设计通常包括以下步骤：首先定义需求，接着基于己定义的需求建立模型概念，基于概念开发模型；然后分析模型开发结果，再建立模型原型，进行构建模型，最后根据需要编辑模型。
