不同比例尺漂亮的“配置”和“打印”

时间:2009-12-25 17:43:22 来源:

以知条件：1。一扇双门->高395CM，宽240CM

2。八阶的楼梯->高450CM，宽500CM

3。沙发组一套

4。有一张A3的图纸是以MM为单位

5。尺寸标注型式DIMS1的变量以MM为设定（配合图框）

成果目标：1。插入公司的A3专用图框

2。将三大主角做一适当的比例配置

步骤一：打开图形文件，三位主角各在不同的位置，图纸是以CM为单位所绘制的，标注型式DIMS1->尺寸相关变量是以MM为单位。

步骤二：切至“配置1”空间（空空如也）

步骤三：插入图框

步骤四：调出视口工具栏，并执行VPORTS命令，分割画面如下，并设定间距=5。

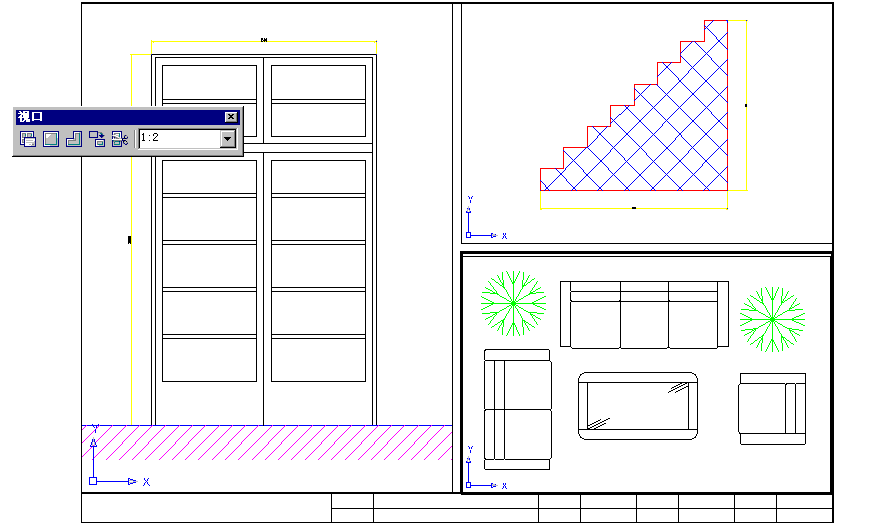

步骤5：先调整左边门至指定比例1:2（或ZOOM->1/2xp，）

步骤6：在调整右上角楼梯至指定比例0.2

步骤7：再调整右下角视口沙发至适当比例（比例不限）

步骤8：切回图纸空间，新建图层“0-VIEW”，将三个视口框线更换至该图层，并将该图层关闭OFF，则呈现如下漂亮的效果。

步骤9：切至TXT层，在图纸空间上写上“比例”文字。

左边“双门”视图：#p#分页标题#e#

因为图纸是MM为单位，而画的图形却是公分，1CM=10MM，图形对象的值已经等于缩小10倍了，所以实际的输出比例值文字应该写成：

输出比例=“视口比例”/“单位比”=“1/2”/“10”=1/20

右上“楼梯”视图：0.2=1/5

输出比例=“视口比例”/“单位比”=“1/5”/“10”=1/50

右下“沙发”视图：

并不需要标注比例尺，我们就写上文字“真皮沙发组+茶几”。

步骤10：修正尺寸标注的显示大小。

由于当初标注型式DIMS1的各变量都是以MM为单位设定的，与图框的单位相同（这是正确的规划方式）。

有三种方式可以调整各视口尺寸标注（建议用第三种方式，都不用计算）：因各版本不同，有所不同。

第一种方式：直接更改DIMSCALE值，在进入各视口更新尺寸标注

第二种方式：在设定两种标注型式DIMS20和DIMS50，分别修改整体比例为2和5，再进入各视口更新尺寸标注型式。

第三种方式：直接调整原标注型式DIMS1的整体比例控制选项即可。

步骤11：快乐打印，漂亮而完美，直接以1：1输出再A3图纸上，正确而完美。

步骤12：大功告成！

注意事项：

若发现视口中的尺寸标注并未自动调整成正确大小时，请分别进入各视口中，执行一次“标注更新”，并选取该视口的标注图元即可！

而后如果发现视口比例未再更动，则标注型式内的设定一变动，则各视口内标注会自动更新！

反之，如果视口内缩放比例变更，则必须至该视口中执行一次“标注更新”才行！
