如题
上图
图1

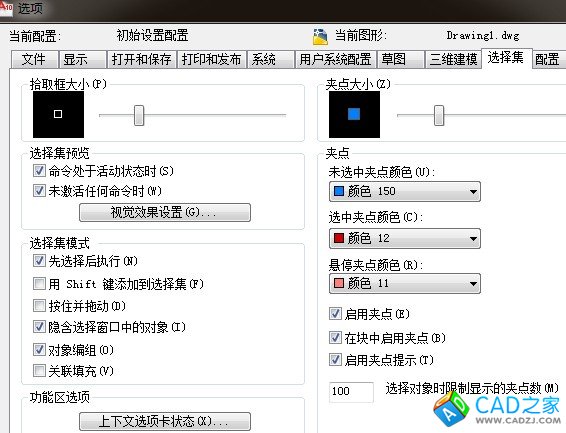

设置如下，图2
图3
这是从11版还是12版才开始有的新功能，10版的多段线仍然是传统的两端夹点。10版在图案填充中在两端夹点之外增加了图标为一个小横线的中间夹点，通过该夹点可以快速的移动填充和增/减/圆弧夹点。该功能备受好评后才再后续的版本中加入到多端线中的。
GRIPS 设置变量值为2，0为不显示夹点，1为显示夹点，2为在多段线上显示其他中间夹点。你在10版中设置该变量可以发现在10版中该变量仅需0或1，只有更新的版本才能设置变量值为2.
AutoCAD如何显示多段线中中间的夹点
时间:2014-11-12 09:32:19 来源:未知
