在AutoCAD里用命名视图控制视口显示的教程

    在布局创建的视口总是显示模型里的全部图形。虽然可以双击视口，从视口进入模型空间，再通过平移和放大，达到视口内显示部分图形的目的，但是十分不便。
    其实可以用命名视图的方法。

第一步 创建命名视图

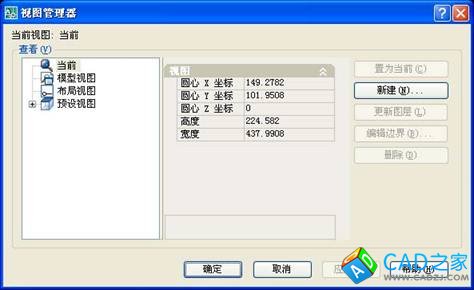

    用模型空间由一个圆和矩形组成的简单图形为例，在模型空间操作菜单“视图”——“命名视图”，弹出“视图管理器”对话框。

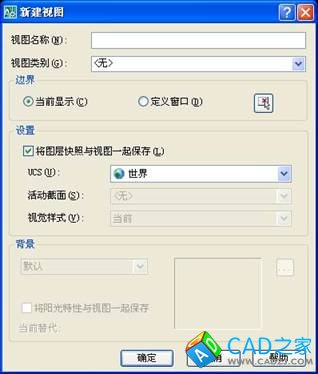

    点击对话框里的“新建”，弹出“新建视图”对话框。

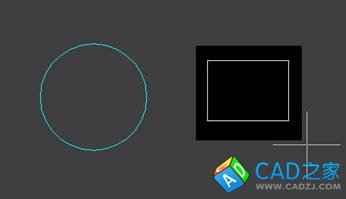

    在对话框的“视图名称”里给新建的视图起个名称，比如“1”。点选“定义窗口”，对话框暂时被隐蔽起来，回到模型空间，用鼠标在矩形周围拖出一个框并按回车键，这个黑色框就是命名视图“1”的边界。

    点击“新建视图”对话框里的“确定”，关闭对话框。
    还可以点击“视图管理器”对话框里的“新建”继续创建其它的命名视图，最后点击“确定”，关闭“视图管理器”对话框。

第二步 创建视口

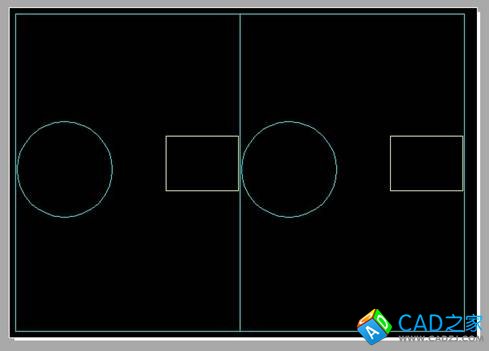

    切换到布局空间，操作菜单“视图”——“视口”——“一个视口”，键入“2”并回车，再键入“V”并回车，再键入“F”并回车，布局空间创建了两个视口，每个视口内都显示全部图形——一个圆和一个矩形。

第三步 用命名视图控制视口

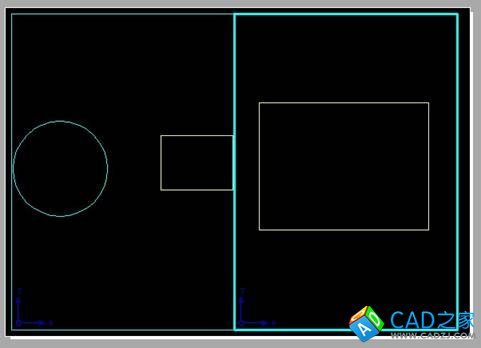

    操作菜单“视图”——“命名视图”，在“视图管理器”对话框内点选命名视图“1”，点击“置为当前”，点击“确定”，关闭对话框。AutoCAD的命令窗口提示“选择视图的视口”，点击一下右边视口的边框，右边的视口里变成只显示被命名成“1”的视图——矩形了。

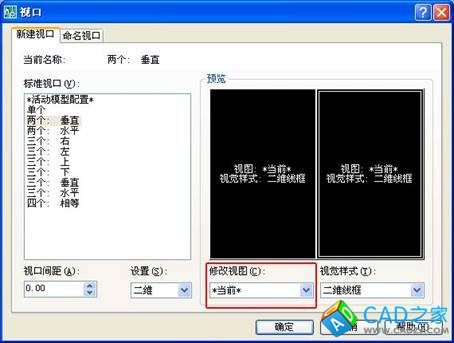

    如果第二步改成操作菜单“视图”——“视口”——“新建视口”，就会弹出“视口”对话框，在对话框红色线框里找到并选命名视图“1”，也能够创建仅显示矩形的视口，你自己试试吧。

    你学会了吗？
