如何使用CAD中的堆叠功能的图文说明

时间:2014-05-08 19:09:35 来源:未知
  1. 打开CAD,输入“mt”快捷键。

  2. 出现文本对话框。

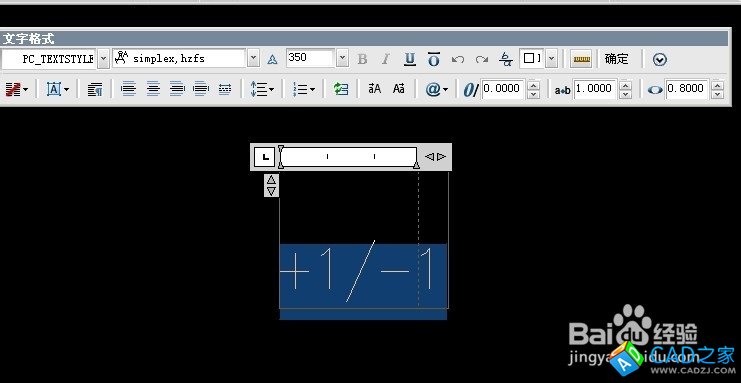

  3. 在文本对话框中输入要堆叠的文字,并用下面一个符号作为分隔符 例如:+1^-1:

  • 插入符 (^):这个是公差堆叠,没有直线分隔。 选中要堆叠的文字,然后在工具栏中单击“堆叠”按钮(a/b)。

  •  斜杠 (/) :这个是垂直地堆叠文字,出现的效果是水平线分隔。然后按照上面的操作。

  •  磅符号 (#) :这个是对角地堆叠文字,出现的效果是对角线分隔。然后按照上面的操作。



    注意:如果有什么不明白的,具体的可以CAD帮助一栏中查“堆叠”。
