从文本数据到形成CAD图形详细教程

从文本数据到形成CAD图形详细教程，致力于帮助那些为CAD苦恼的孩子们。

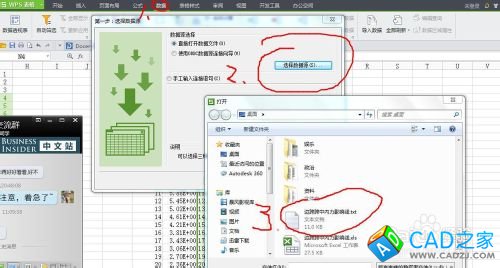

1本人从桥梁博士导出文本数据，再将数据导入EXCEL，选择“数据》选择数据源（选择你需要输入的数据）》打开”。

2然后无脑下一步（别按多了=。=）

3当然，若你的文本格式不同也要选择适当的形式，使其具有如下格式：

4EXCEL出现数据后，挑出你所需两列数据，张贴在一旁如图。

5然后编辑公式=CONCATENATE(X坐标”,”,Y坐标)【注意引号用如图形式】，然后下拉形成数据式然后下拉形成数据。

6启动CAD输入pl命令，然后将数据表格内坐标列数据（如上图N4起）粘贴到CAD命令栏，esc即可。

注意事项
3步骤中，根据你的文本格式不同也要选择适当的导入EXCEL方式
