CAD中常常要填充一些图形，来表示所用的材质，但CAD本身加载的图形有限，很多时候感觉不够用，那怎么去加载更多的填充图形呢？下面会一一道来。
1 在网上下载一个PAT填充图案，格式是pat，里面有很多填充的图案，保存到一个你容易找的位置。
2 打开CAD软件

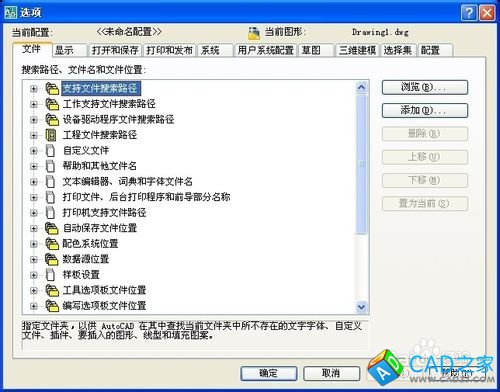

3 输入快捷键OP，空格弹出选项卡，选项卡里面有很多选项，选择文件选项
4 点开第一项“支持文件搜索路径”的加号会变为减号，可以看到里面有很多搜索路径。
5 点击右侧的“浏览”按钮。找到PAT文件保存的位置，点击“确定”按钮。
6 然后点击“应用”按钮，再点击“确定”按钮。

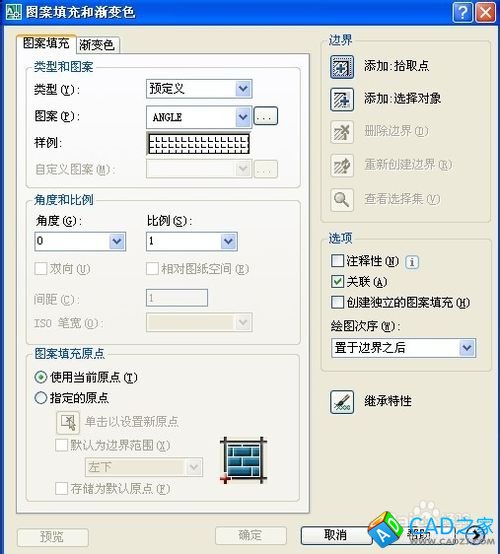

7 输入填充的快捷键H，空格，弹出填充选项卡。
8 点击图案后面的带三个点的按钮，点击“自定义”选项。可以看到加载好的填充图案，这就算是大功告成了。
9 然后就可以使用这些填充图案了，比如往一个矩形里填充自定义图案。
10 还是重复上面的步骤输入填充快捷键H，空格，找到刚刚加载的自定义图案，选择一个合适的图案。比如选择木地板条2。单击“确定”。
11 可以看到样例里面已经显示出来了要选择的填充图案，然后单击右侧的“添加拾取点”按钮。
12 在矩形内左键点一下，矩形变为虚线表示已经选中了填充范围，范围的边界是必须是闭合的，否则会选不上填充范围
13空格一下回到填充选项卡，单击“预览”选项，可以看到已经填充好了，但不是最佳的效果，有些太密了，接下来就要调整一下了。
14 空格一下回到填充选项卡，调整比例，比例数值越大，填充图案的比例也就越大了，选择一个符合实际的比例，再点击“预览”，看一下效果。
15 如果效果满意，就空格回到填充选项卡，点击“确定”按钮，整个过程就结束了，如果仍不满意就接着调整直到满意为止。
注意事项
填充的对象必须是闭合的，没有闭合是填充不了的。
