AutoCAD渲染教程：通过螺丝刀实例详解渲染经验

本例为AutoCAD渲染实例教程，作者以“十字三维螺丝刀”的渲染过程为例，详细讲解了在AutoCAD中对三维模型进行渲染的流程以及技巧，主要学习材质的选择、附着等技巧，另外还讲解了光源的应用技巧，希望能给对CAD三维渲染感兴趣的朋友带来帮助~~

最终效果图：

我认为“渲染”它就象是个“万花筒”那么多的参数动一动就会变脸，有时会搞得一团糟，又有时会出现意想不到的很好的效果。只要有耐心一点一点调，在操作每个参数中得到经验。

现在我举一个“十字三维螺丝刀”的渲染过程为例，供大家参考。

1、用CAD画好三维图形

不会画的朋友可以到这里学习：http://www.jcwcn.com/article/2007/1206/autocad_29982.html

2、视图菜单—渲染—材质—新建—（取名）柄，调整颜色。透明度为0.58

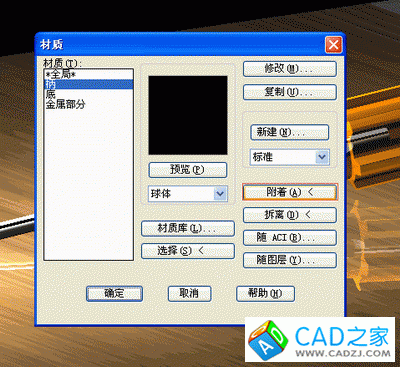

3、确定后按“附着”，在图形中指定要附着的图形——柄。确定。

4、重新“新建”—（取名）金属。在“查找文件”里找到要选的图案。我这图是用PS做的一张黑白渐变图。

用PS做的一张黑白渐变图

5、在“调整图位”的“移位”和“比例”等参数是这样的：（如图）。确定后不要忘了“附着”。

6、重新“新建”—（取名）底，在“查找文件”里找到要选的图案。我用个木质图。

“调整图位”的“移位”和“比例”等参数是这样的如图：

7、在“反射”栏要选择“镜像”具体的参数如图。确定后同样不要忘了“附着”。

8、但这样渲染出的效果是这样的。因为还没有光源

9、打开“光源”按钮，新建一光源，取名“001”。修改光源强度。修改光源位置

10、就这样渲染出的效果还不理想

11、缩小模型图，找到光源点，复制一个光源点在另一侧

这就是“光源点”放大图。应该找的到

12、再调整一下光源强度就基本完成了
