CAD绘制规定边长的封闭三角形

众所周知，如果已知三角形两边长度及其夹角，绘制三角形是很简单的事情，但现实生活中，如果我们的测量工具只有尺子，而无量角器的话，则只好量出三边长度了。

　　要在CAD中绘制规定三边长度的封闭三角形，看似简单却难倒许多人。经过我几番冥思苦想，终于想到一个简单的办法。

　　假设我们测出的三边长分别为40mm，60mm，90mm（如图0），



    绘制过程如下：



　　 1、 先使用直线命令绘制出一条水平的直线段，长度为90mm，如图1

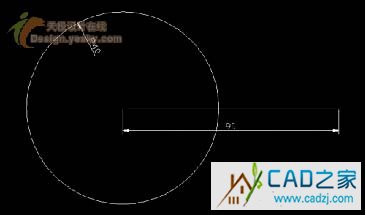

    2、 再以该线段的左端点为圆心绘制半径为40mm的圆，如图2





3、 再以该线段的右端点为圆心绘制半径为60mm的圆，如图3



4、 将两圆交点分边绘制直线连接到直线左右端点，如图4



5、 删除两圆，则三边长分别为40mm，60mm，90mm的三角形绘制成功。


　其实这样的例子还有很多，如图5，要求绘制一半径为10的圆与线段AB相切，并且经过点C，可以通过以下步骤实现：



以点C为圆心绘制半径为10的圆，向下偏移线段AB，得出交点F，以交点F为圆心绘制半径为10的圆即可，如图6。
